Analog Devices / Maxim Integrated Kit di valutazione MAX17640A, MAX17640B e MAX17640C
I kit di valutazione MAX17640A, MAX17640B e MAX17640C di Analog Devices Inc. forniscono progetti comprovati per valutare le prestazioni dei convertitori CC-CC step-down sincroni MAX17640A, MAX17640B e MAX17640C ad alta tensione, alta efficienza e sincrono. I convertitori CC-CC step-down MAX17640 ADI sono convertitori CC-CC sincroni Himalaya ad alta efficienza e alta tensione con MOSFET integrati che funzionano su una portata di tensione di ingresso da 4,5 V a 60 V.
I kit di valutazione MAX17640A, MAX17640B e MAX17640C ADI presentano un blocco sottotensione di ingresso regolabile, reset a svuotamento aperto, protezione da sovracorrente, modalità di funzionamento selezionabile e spegnimento termico.
Caratteristiche
- Funziona con alimentazione di ingresso fino a 60V
- Circuiti di applicazione fissi da 5V, fissi da 3,3V e regolabili da 12V
- Corrente di carico fino a 400mA
- Frequenza di commutazione fissa di 500kHz
- Abilitazione/UVLO, soglia UVLO programmabile con resistore
- Modalità di funzionamento PWM e PFM selezionabili
- Uscita del RESET a svuotamento aperto
- Protezione da sovratemperatura e sovracorrente
- Layout PCB comprovato
- Interamente assemblato e testato
- Conforme alle emissioni irradiate e di conduzione classe B CISPR32 (EN55032) classe B
Apparecchiature necessarie
- Un'alimentazione CC da 60V, 400 mA
- Multimetri digitali (DMM)
- Resistori di carico in grado di dissipare fino a 400mA (8,25Ω per MAX17640A, 12,5Ω per MAX17640B e 30Ω per MAX17640C)

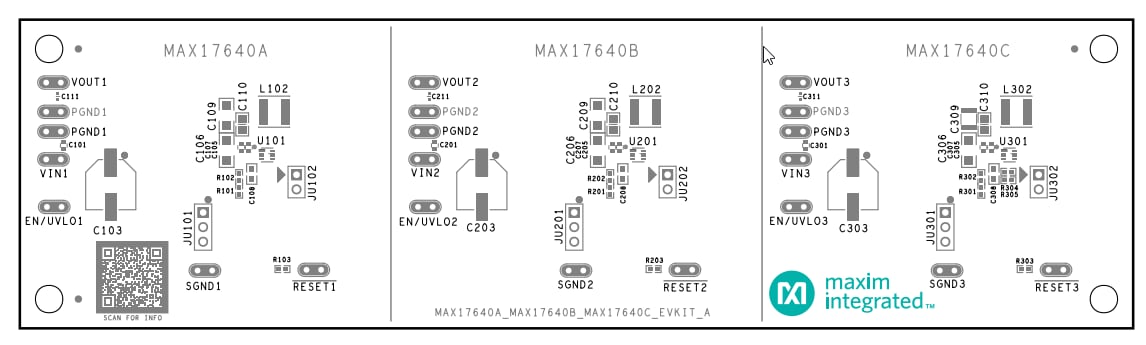

Diagrammi Layout PCB
