Analog Devices Inc. Kit di valutazione MAX17623/MAX17624
I kit di valutazione MAX17623/MAX17624 di Analog Devices Inc. sono configurati per valutare il funzionamento dei convertitori step-down MAX17623/MAX17624. I convertitori step-down MAX17623 e MAX17624 fanno parte della serie Himalaya di prodotti che consentono soluzioni di alimentazione più fresche, più piccole e più semplici. I dispositivi sono configurati per dimostrare prestazioni e dimensioni dei componenti ottimali nei kit di valutazione.
I kit di valutazione MAX17623/MAX17624 ADI presentano disposizioni per la selezione della modalità di funzionamento (PWM/PFM), abilitando o disabilitando l'uscita e il segnale PGOOD.
Caratteristiche
- Intervallo di tensione di ingresso (VIN): da 2,9 V a 5,5 V
- MAX17623 offre un'efficienza elevata del 92,2% (VIN = 3,3 V, VOUT = 1,5 V, IOUT = 300 mA)
- MAX17624 offre un'efficienza elevata del 94,5% (VIN = 5V, VOUT = 3,3 V, IOUT = 500 mA)
- Modalità di funzionamento PWM e PFM selezionabili
- Tempo di avvio progressivo interno di 1 ms
- Uscita PGOOD con resistore di carico per le rispettive tensioni di ingresso
- Componenti a montaggio superficiale, basso profilo
- Layout della PCB comprovato
- Interamente assemblato e testato
Applicazioni
- Alimentazioni a punti di carico
- Alimentazione standard su rail da 5 V
- Applicazioni alimentate a batteria
- Sistemi di alimentazione distribuiti
- Sensori industriali e controllo dei processi
Apparecchiature necessarie
- Un alimentatore da 2,9 VCC a 5,5 VCC, 1 A
- Resistori di carico in grado di dissipare fino a 1 A a 1,5 V e 3,3 V
- Multimetro digitale (DMM)

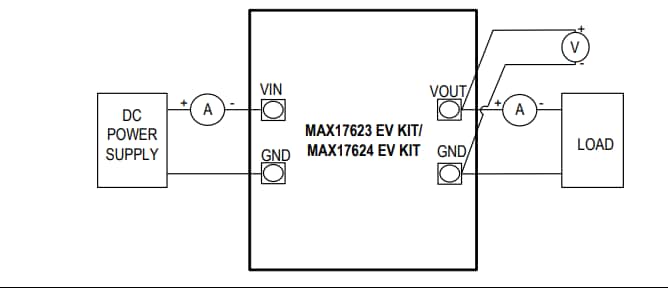

Diagramma di configurazione
Viste dall'alto
Prodotti correlati
Analog Devices Inc. Convertitori step-down MAX17623/MAX17624
Convertitori ad alta frequenza con MOSFET integrati e compensazione interna.
