Convertitore CC-CC MAX17532 Maxim

Convertitore CC-CC MAX17532 Maxim

I convertitori CC-CC MAX17532 Maxim sono convertitori step-down sincroni a tensione elevata e ad alta efficienza. I MAX17532 sono dotati di MOSFET integrati che operano con ingressi da 4 V a 42 V. Il MAX17532 eroga fino a 100 mA di corrente e una tensione di uscita da 0,8 V fino a 0,9 xVIN. La tensione di feedback offre una precisione di ±1,75% da -40 °C a +125 °C. Il MAX17532 può essere utilizzato nella modulazione a durata di impulsi (PWM) o modulazione a frequenza di impulsi (PFM).

Caratteristiche
  • Riduce i componenti esterni e il costo totale
    • Nessun Schottky sincrono
    • Compensazione interna per qualsiasi tensione in uscita
    • Avvio progressivo incorporato
    • Condensatori interamente in ceramica, layout compatto
  • Numero ridotto di regolatori CC-CC da stoccare
    • Ampio ingresso da 4 V a 42 V
    • Tensioni in uscita regolabili da 0,8 V a 0,9 x VIN
    • Frequenze di commutazione regolabile da 100 kHz a 2,2 MHz con sincronizzazione esterna

  • Riduce la dissipazione di potenza
    • Corrente di riposo da 22 µA
    • Efficienza di picco > 90%
    • PFM consente una maggiore efficienza a carico leggero
    • Corrente di spegnimento 1,2 µA
  • Funziona in modo affidabile in ambienti difficili
    • Protezione limite di corrente di picco
    • Monitoraggio della tensione di uscita incorporato RESET attivo basso
    • Soglia EN/UVLO programmabile
    • Carico monotonico in uscita pre-polarizzazione
    • Protezione da sovratemperatura
    • Funzionamento da -40 °C a +125 °C

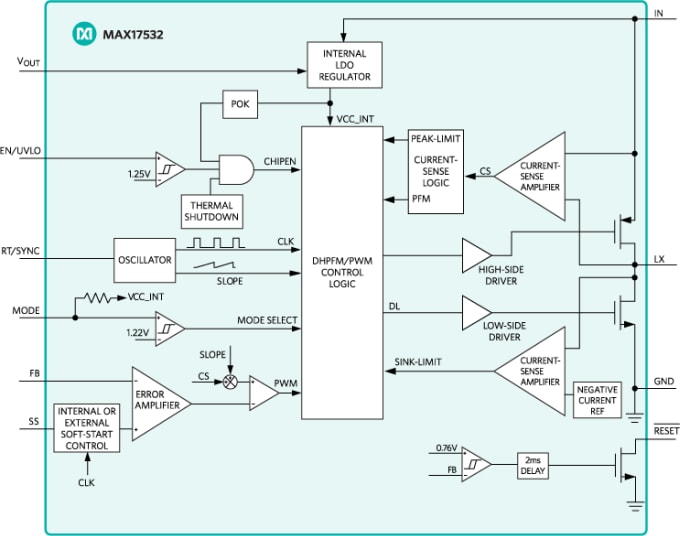

Diagramma a blocchi

Diagramma a blocchi
