Analog Devices / Maxim Integrated Kit di valutazione MAX17310

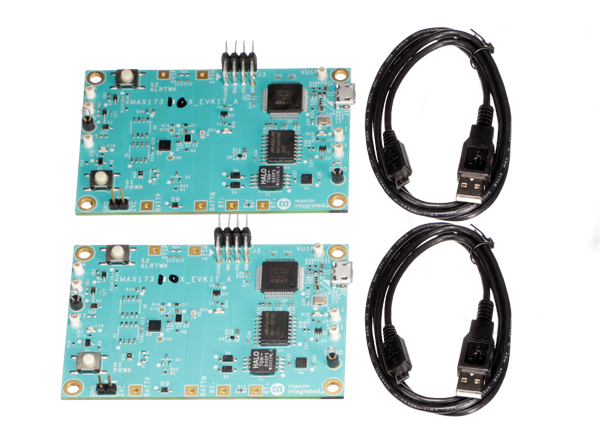

I kit di valutazione MAX17310 di Analog Devices sono PCB a montaggio superficiale interamente assemblati e testati che valutano il CI indicatore di carica indipendente sul lato della confezione. Questi kit di Analog Devices includono la scheda di valutazione CI con un'interfaccia I2C/1-Wire® integrata e un cavo USB micro-B. Il software di interfaccia grafica (GUI) di Windows® è disponibile per l'uso con i kit EV.
Caratteristiche
- Algoritmo m5 ModelGauge™
- Monitora i pacchetti a cella singola
- Soluzione di protezione completa su scheda per la valutazione
- Portata di tensione di ingresso del gruppo batteria da +2,3 V a +4,9 V con hardware predefinito
- Portata di corrente predefinita da -5A a +5A, fino a 10A con resistore di rilevamento inferiore a 5mΩ
- Rete di misurazione termistore
- Interfaccia di comunicazione I2C/1-wire su scheda
- Software compatibile con Windows 7 o software più recente
- Layout della PCB comprovato
- Interamente assemblato e testato

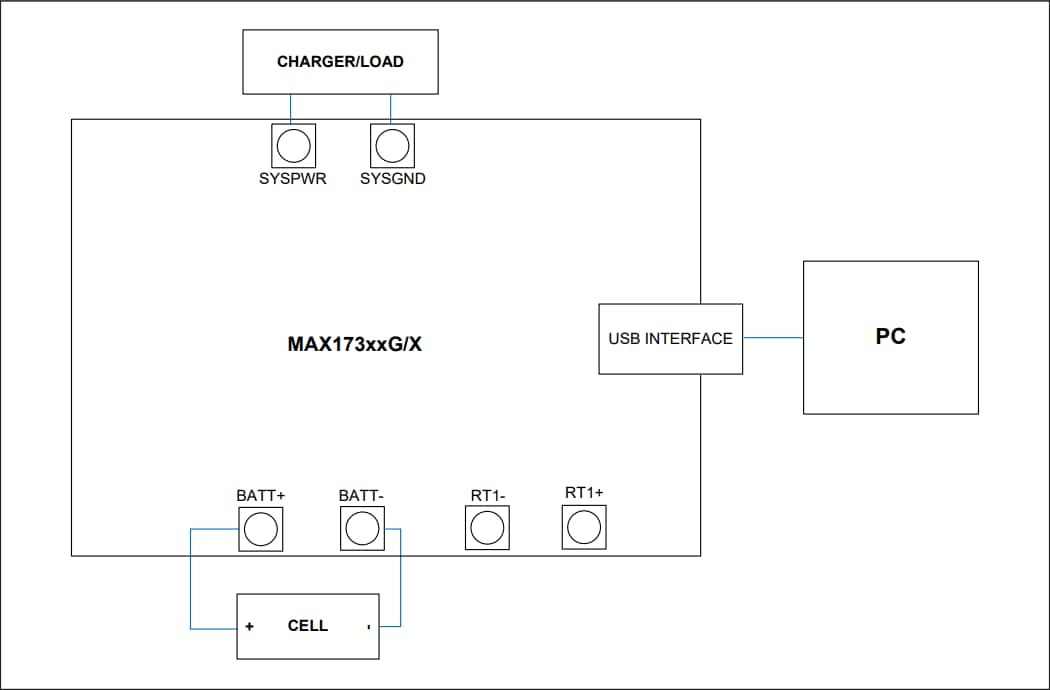

Collegamenti scheda
Prodotti correlati
Analog Devices / Maxim Integrated Misuratori di carica EZ MAX17310
Ci dell'indicatore di carica indipendente 24A µIQ.
