Analog Devices Inc. Convertitori step-down per il settore automobilistico MAX16984A
I convertitori step-down a corrente elevata per il settore automobilistico MAX16984A di Analog Devices Inc. incorporano un convertitore step-down di grado automobilistico da 5 V in grado di erogare fino a 3,0 A, un adattatore emulatore per caricatore host USB e interruttori di protezione USB per applicazioni USB host nel settore automobilistico. Gli interruttori di protezione USB garantiscono protezione da alte ESD e cortocircuiti con circuito integrato per il rilevamento della porta del caricatore host.
I convertitori step-down MAX16984A di Analog Devices operano con tensioni fino a 28 V e sono protetti dai transitori di assorbimento di carico fino a 40 V. MAX16984A è ottimizzato per il funzionamento ad alta frequenza e include una selezione di frequenze programmabili tramite resistore tra 310 kHz e 2,2 MHz. Queste caratteristiche consentono di ottimizzare efficienza, rumore e spazio sulla scheda in base ai requisiti applicativi.
Inoltre, i convertitori automobilistici MAX16984A includono un amplificatore di rilevamento della corrente di carico USB e un circuito di regolazione del feedback configurabile progettato per regolare automaticamente la tensione USB in modo da compensare le cadute di tensione nei cavi bloccati associati alle applicazioni automobilistiche.
Caratteristiche
- L'emulatore di carica CC-CC e USB host integrato consente una soluzione 1-chip direttamente dalla batteria dell'auto al dispositivo portatile
- Tensione di funzionamento: da 4,5 V a 28 V (assorbimento di carico di 40 V)
- Capacità di corrente in uscita: 5 V, 3,0 A
- Modalità skip e arresto per corrente a bassa Q
- La funzione soft-start riduce la corrente di spunto
- Alimentazione e comunicazione USB ottimali per dispositivi portatili
- Il guadagno di tensione regolabile dall'utente regola l'uscita tra 5 V e 7 V per la compensazione dei cavi
- Limite di corrente USB regolabile dall'utente con precisione ±5%
- Switch dati USB 2.0 da 1 GHz a 4 Ω
- Resistori di terminazione per rilevamento carica Samsung/iPod/iPhone/iPad integrati
- Supporta le modalità con porte downstream di carica (CDP) USB BC1.2 e con porte di carica dedicate (DCP)
- Supporta lo standard del settore cinese per telecomunicazioni YD/T 1591-2009
- Compatibile con la specifica USB on-the-go
- Modalità pass-through ad alta velocità (SDP)
- Le caratteristiche a basso rumore impediscono le interferenze con banda AM e dispositivi portatili
- Funzionamento a frequenza fissa: da 310 kHz a 2,2 MHz
- Opzione PWM forzato senza carico
- Ampio spettro per la riduzione EMI
- Ingresso/uscita SYNC per il parcheggio della frequenza
- Il design robusto mantiene al sicuro i sistemi di veicoli e i dispositivi portatili in un ambiente automobilistico
- Protezione da cortocircuiti verso batteria su convertitore CC-CC
- Protezione da cortocircuiti verso batteria su pin USB
- ±15 kV aria/±8 kV contatto ISO 10605
- ±15 kV aria/±8 kV contatto IEC 61000-4-2
- Contatto aria ±15 kV/±8 kV (330 Ω, 330 pF)
- Indicazione errore attivo-basso, uscita open-drain
- Corrente di spunto ridotta con funzione Soft-start
- Protezione da sovratemperatura
- Intervallo della temperatura di funzionamento: da -40 °C a +125 °C
- Package TQFN da 5 mm x 5 mm a 32 pin
Applicazioni
- Radio e navigazione per il settore automobilistico
- Porta USB per applicazioni host e hub
- Connettività per il settore automobilistico
- Dispositivi telematici
- Caricabatterie USB dedicato

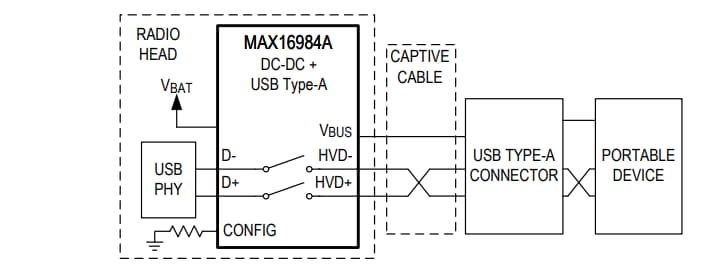

Diagramma a blocchi semplificato
Kit di valutazione associato
Analog Devices / Maxim Integrated Kit di valutazione MAX16984LEVKIT
Piattaforma dimostrativa per il convertitore CC-CC step-down per il settore automobilistico MAX16984L (MAX16984R/MAX16984S).
Analog Devices Inc. MAX16984AEVKIT kit di valutazione
Configurato per valutare il convertitore CC-CC automobilistico MAX16984A con controller USB di tipo A.
