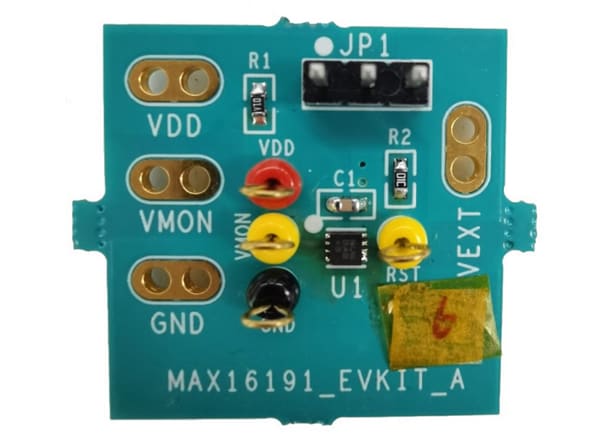

Analog Devices / Maxim Integrated Kit di valutazione MAX16191EVKIT
Il kit di valutazione MAX16191EVKIT di Analog Devices dimostra le capacità del circuito di controllo del rilevatore finestra a canale singolo e bassa tensione MAX16191. Il circuito interamente testato e assemblato facilita la valutazione della capacità di rilevamento dei guasti di sovratensione/sottotensione (OV/UV) al 0,35% del MAX16191. Un jumper JP1, fornisce la possibilità di collegare il resistore di carico di uscita ’del ripristino a una tensione diversa dalla VCC. Il kit di valutazione MAX16191EVKIT di Analog Devices è disponibile in una PCB da 1" x 1" e funziona nell'intervallo di temperatura per il settore automobilistico da -40 °C a +125 °C.
Caratteristiche
- Precisione di soglia: ±0,35%
- Intervallo soglia nominale: 0,875 V
- Intervallo di monitoraggio UV/OV: ±3%
- Timeout di ripristino: 10 ms per segnale RST
- Due opzioni di tensione di pull-up di uscita di ripristino
- Layout PCB in rame 2 once a 2 strati da 1 pollice x 1 pollice
- Dimostra le dimensioni compatte della soluzione
- Interamente assemblato e testato
Apparecchiature necessarie
- Kit MAX16191 EV
- Alimentazione CC da 5V/100mA
- Alimentazione CC ad alta precisione da 1V/50mA
- Un multimetro digitale (DMM)
- Generatore di funzioni
- Oscilloscopio a due canali
