Analog Devices Inc. Driver integrato per motori passo-passo TMC2211
Il driver integrato per motori passo-passo TMC2211 di Analog Devices è un driver per motori passo-passo IC ad alte prestazioni con opzioni diconfigurazione tramite i pin del package e uscite diagnostiche aggiuntive. Combina un driver per motori avanzato passo-passo basato su 256 micropassi, un indicizzatore integrato, due ponti H massimi 65 V e 3.0 A completamente integrati e un sistema di rilevamento della corrente integrato non dissipativo (ICS). Il sofisticato chopper StealthChop2 di Analog Devices offre un funzionamento silenzioso, la massima efficienza e una coppia motore ideale.
Elevata integrazione, alta efficienza energetica e dimensioni ridotte consentono la realizzazione di sistemi miniaturizzati e scalabili per soluzioni economicamente vantaggiose. La soluzione completa riduce al minimo la curva di apprendimento, offrendo al contempo le migliori prestazioni della categoria. I transistori a effetto campo (FET) del ponte H hanno un'impedenza molto bassa, il che si traduce in un'elevata efficienza di azionamento e un minimo di calore generato. Il tipico valore totale RON (lato alto + lato basso) è di 0,31 Ω.
La corrente RMS massima per ponte H è di 2 A con VS = 24 V e 1,7 A con VS= 48 V di alimentazione a temperatura ambiente, assumendo un PCB a quattro strati. A causa delle restrizioni termiche, la corrente RMS applicabile dipende dalla temperatura ambientale, dal duty cycle e dalle caratteristiche termiche dell'applicazione (piane di massa del PCB, dissipatore, ventilazione). La corrente di fondo scala massima per ponte H è IFS = 3.0 A massimo e può essere impostata tramite un resistore esterno collegato a IREF. Questa corrente è definita come l'impostazione di corrente massima del circuito di regolazione della corrente integrata.
Caratteristiche
- Intervallo di tensione da 4.5 VDC a 65 VDC
- Basso RON (HS + LS) di 0,31 Ω (tip.) (TA= +25 °C)
- Corrente nominale per ponte H (tip. a +25 °C):
- 2 ARMS (2,8 A picco sinusoide) a VS = 24 V
- 1.7 ARMS (2,4 A picco sinusoide) a VS = 48 V
- Rilevamento della corrente senza perdite completamente integrato
- Interfaccia di passo/direttiva (S/D) con interpolazione del passo MicroPlyer
- 256 micro-passi per risoluzione del passo completa
- Funzionamento silenzioso del motore StealthChop2
- SpreadCycle è un chopper di controllo del motore altamente dinamico
- Protezione e diagnostica complete
- Uscita di protezione da sovratensione
- Package compatto 5 mm x 7 mm TQFN38
Applicazioni
- Macchine per settore tessile, per cucire e per maglieria
- Automazione di laboratorio e industriale
- Stampanti per documenti d'identità/scheda
- Gestione dei liquidi e applicazioni mediche
- Automazione per ufficio e gestione dei documenti
- POS, poltrone massaggianti
- Sportelli bancomat, riciclatori di contanti, validatori di banconote, distributori automatici di contante
- CCTV, sicurezza
- Controllo di pompe e valvole
- Posizionamento di eliostati e antenne
- Illuminazione di stadio

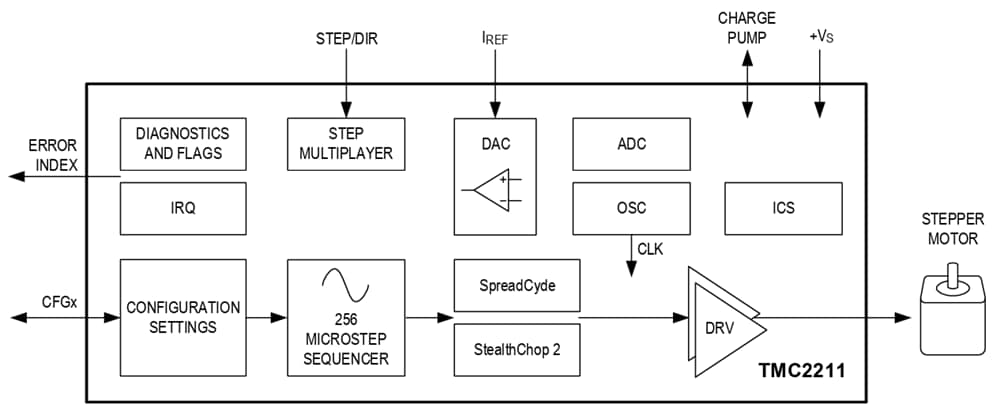

Diagramma funzionale
Strumento di sviluppo
Analog Devices / Maxim Integrated Scheda di valutazione TMC2211STEPSTICK
Consente una prima valutazione senza complicazioni del TMC2211 e fornisce il controllo completo di tutte le sue funzionalità.
