Analog Devices Inc. Monitor e sequenziatori di tensione PmBus MAX34461A
Il monitor e sequenziatore di tensione PmBus MAX34461A Analog Devices Inc. è progettato per un massimo di 16 alimentatori e monitora tensioni e controlli rispetto ai limiti di sovratensione e sottotensione impostati dall’utente. Una volta rilevato un guasto, il dispositivo spegne il sistema e può sequenziare le operazioni di alimentazione durante l’avvio e l’arresto. Con DAC di corrente esterna, il MAX34461A di Analog Devices può regolare le tensioni di alimentazione ai livelli impostati dall’utente. La serie include un sensore di temperatura interno e supporta fino a quattro sensori remoti esterni. Una volta configurato, il modulo opera in modo autonomo senza bisogno di intervento host.
Caratteristiche
- 16 canali di gestione dell’alimentazione
- Registrazione dei guasti della casella nera non volatile integrata e impostazione di configurazione predefinita
- Supporta requisiti di sequenziamento complessi
- Sequenza basata sul tempo e sugli eventi
- Funzionamento del dispositivo in parallelo/cascata
- Sequenza up-and-down programmabile
- Facile da programmare e monitorare
- Interfaccia di comando compatibile con PMBus
- GUI facile da utilizzare
- Capacità di misurazione e monitoraggio flessibile
- Rapporti livelli di picco e media
- 4 sensori di temperatura remoti
- 1 sensore di temperatura interno
- Il margine a circuito chiuso automatico migliora la precisione
- Il telerilevamento del terreno migliora l'accuratezza della misurazione
- Semplifica la progettazione a livello di sistema
- Fino a 16x GPO
- L'assenza di clock esterno riduce al minimo la progettazione a livello di sistema
- Bus seriale compatibile I2C/SMBus con funzione di timeout del bus
- Misurazione e monitoraggio della tensione di alimentazione
- Rilevamento rapido dell’escursione di soglia minima/massima
- Tensione di alimentazione da 3 V a 3,6 V
Applicazioni
- Switch/router di rete
- Stazioni base
- Server
- Sistemi di rete smart grid
Video

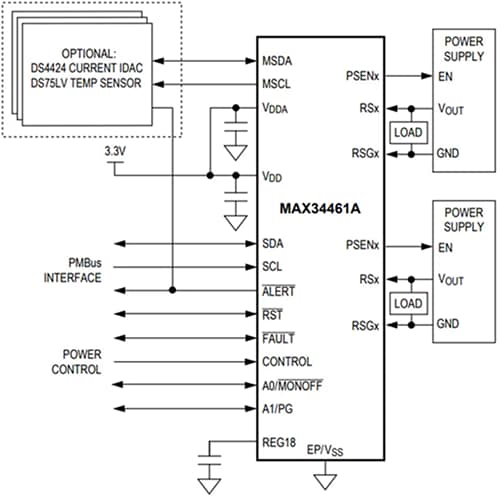

Circuito di funzionamento tipico
