Analog Devices Inc. MAX17335 kit di valutazione
Il kit di valutazione MAX17335 di Analog Devices Inc. è una scheda a circuito stampato (MAX17335X2EVKIT#) a montaggio superficiale completamente assemblata e testata che valuta il caricatore autonomo, il CI indicatore di carica con protezione e l’autenticazione SHA-256 opzionale per le batterie agli ioni di litio/ai polimeri a 1 cella. Il kit EV MAX17335 include la scheda di valutazione CI con un’interfaccia I2C integrata e un cavo USB micro-B. È inoltre disponibile il software di interfaccia utente grafica (GUI) basato su Windows®. Il software GUI del kit EV richiede Windows 7 o un sistema operativo più recente.
Caratteristiche
- Algoritmo ModelGauge™ m5
- Carica, monitora e protegge una batteria 1 S
- Soluzione di protezione completa integrata per la valutazione
- Intervallo tensione batteria (VBATT) da +2,16 V a +4,9 V con hardware predefinito
- Tensione di ingresso fino a 5,7 V
- Intervallo di corrente predefinito da -5 A (scarica) a +2,56 A (carica) con resistore di rilevamento da 10 mΩ (correnti maggiori possono essere supportate passando a un resistore di rilevamento più piccolo)
- Due misurazioni del termistore
- Interfaccia di comunicazione I2C integrata con interfaccia MAXUSB integrata
- Software compatibile con Windows 7 o software più recente
- Layout della PCB comprovato
- Interamente assemblato e testato
Applicazioni
- PPS USB e carica diretta
- Batterie intelligenti e batterie supercap ibride
- Smartphone e tablet a doppio schermo
- Apparecchi acustici, indossabili e smartwatch
- Dispositivi medici, sistemi di monitoraggio della salute e del fitness
- Radio portatili, computer e accessori
- Automazione, sensori e fotocamere per edifici/abitazioni
- Sistemi AR/VR a batteria parallela
Apparecchiature necessarie
- Cella agli ioni di litio/polimero
- Sorgente di tensione/alimentazione
- Circuito di carico
- Cavo USB micro-B
- PC con sistema operativo Windows 7 o Windows più recente e porta USB

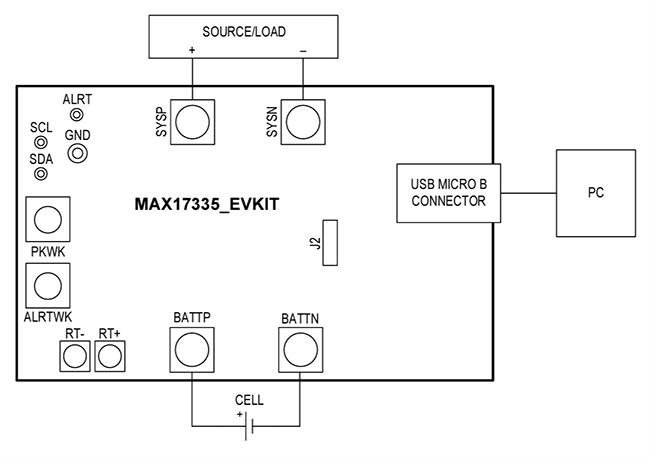

Connessioni della scheda
Risorse
Prodotto correlato
Analog Devices Inc. CI di protezione indicatore del caricatore MAX17335
Il MAX17335 è un circuito integrato autonomo con IQ di 35μA per il caricamento, l'indicatore di carica, la protezione e il rilevamento dell'autoscarica interna della batteria.
