Analog Devices Inc. Regolatore μModule® CC-CC LTM4705
Il regolatore μModule® CC-CC LTM4705 di Analog Devices Inc. è un regolatore di modalità di commutazione step-down doppio da 5 A completo in un minuscolo package di 6,25 mm x 7,5 mm. L'μModule LTM4705 integra il controller di commutazione, i MOSFET di potenza, l'induttore e i componenti di supporto. Operando su un intervallo di tensioni di ingresso da 3,1 V a 20,0 V, LTM4705 supporta un intervallo di tensioni di uscita da 0,6 V a 5,5 V, impostato da un singolo resistore esterno. Il design ad alta efficienza del dispositivo fornisce una doppia corrente di uscita continua di 5,0 A. Entrambi i canali condividono lo stesso clock e funzionano 180° fuori fase. Bastano pochi condensatori ceramici di ingresso e di uscita.
Il regolatore μModule® CC-CC LTM4705 di Analog Devices Inc. è offerto in un package compatto Ball Grid Array (BGA) da 6,25 mm x 7,5 mm, ideale per applicazioni con limitazioni di spazio.
Caratteristiche
- Soluzione completa in <1 cm2 (PCB a lato singolo) o 0,5 cm2 (PCB a due facce)
- Ampio intervallo di tensioni di ingresso: da 1 V a 20 V
- Tensione di uscita: da 6 V a 5,5 V
- Corrente di uscita doppia da 5 A o singola da 10 A
- Errore massimo di regolazione della tensione di uscita totale di ±1,5% su carico, linea e temperatura
- Controllo della modalità corrente, rapida risposta transitoria
- Sincronizzazione della frequenza esterna
- Multifase parallelabile con ripartizione di corrente
- Tracciamento della tensione di uscita e capacità di avvio progressivo
- Funzionamento Burst Mode® selezionabile
- Protezione da sovratensione in ingresso e sovratemperatura
- Indicatori di alimentazione efficiente
- Intervallo di temperatura di giunzione di funzionamento: da -40 °C a +125 °C
- Package BGA-63 da 6,25 mm x 7,5 mm x 3,22 mm
Applicazioni
- Apparecchiature industriali, di rete e per le telecomunicazioni
- Apparecchiature medicali
- Conversione del punto di carico per uso generico
- Sistemi di test e di debug
Strumenti di sviluppo
Analog Devices Inc. Scheda di dimostrazione LTM4705 DC3051A
Piattaforma di valutazione per il regolatore μModule® CC-CC LTM4705.
Video

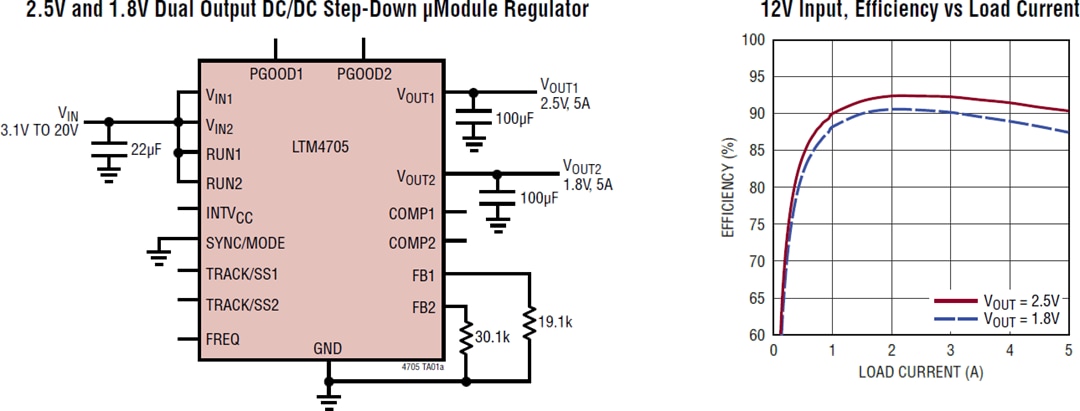

Circuito di applicazione tipico
