Analog Devices Inc. Convertitori CC-CC 2 A LTM4693 Buck Boost µModule®

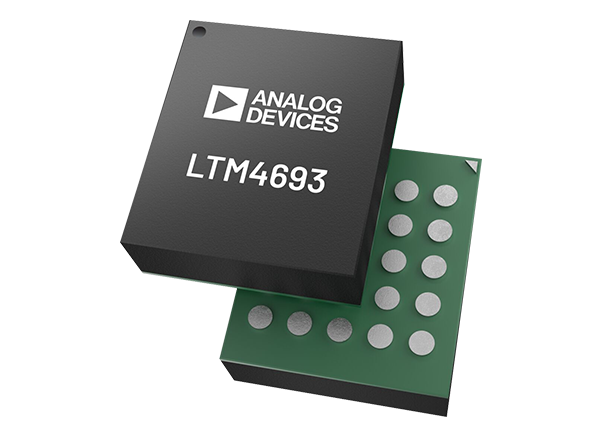

Il convertitore CC-CC buck-boost µModule® 2 A LTM4693 Analog Devices opera con tensioni di ingresso superiori, inferiori o pari alla tensione di uscita. Sono inclusi nel package il controller di commutazione, i MOSFET di potenza, un induttore e i componenti di supporto. La topologia avanzata dell'LTM4693 fornisce un trasferimento continuo attraverso tutte le modalità operative. Il funzionamento VIN da 2,6 V a 5,5 V copre un’ampia varietà di fonti di alimentazione, tra cui i tipici 3,3 V e 5 V. La tensione di uscita che varia da 1,8 V a 5,5 V è impostata da un resistore esterno. Per un’applicazione tipica sono necessari solo pochi componenti esterni.
Il convertitore CC-CC LTM4693 di Analog Devices è disponibile in un package LGA 3,5 mm × 4,0 mm × 1,25 mm ed è privo di piombo e conforme a RoHS.
Caratteristiche
- Ampio intervallo di tensioni di ingresso da 2,6 V a 5,5 V
- intervallo di tensione di uscita da 1,8 V a 5,5 V regolabile
- 2 A di corrente di uscita continua con VIN ≥ OUT(modalità buck e buck-boost); modalità di uscita continua minima 1 A con VIN ≥ VOUT (modalità boost)
- Architettura buck-boost a bassa ondulazione
- Avvio progressivo e VIN UVLO
- Modalità burst IQ 15 μA per alta efficienza a carichi leggeri
- Ingombro ultra-sottile e a montaggio superficiale ridotto
- 3,5 mm x 4 mm x 1,25 mm LGA package
Applicazioni
- Telecom, datacom (moduli ottici) e apparecchiature industriali
- Strumenti medici e industriali
- Trasmettitori RF Wireless
- Sistemi alimentati a batteria
Video
Strumenti di sviluppo
Analog Devices Inc. Circuito di dimostrazione DC3016A per LTM®4693
Alimentazione buck-boost con regolatore µModule® buck-boost LTM4693.
Analog Devices Inc. Scheda di valutazione EVAL-CN0551-EBZ
Design di riferimento per un circuito amplificatore di potenza RF alimentato USB per la banda ISM 433,92 MHz.

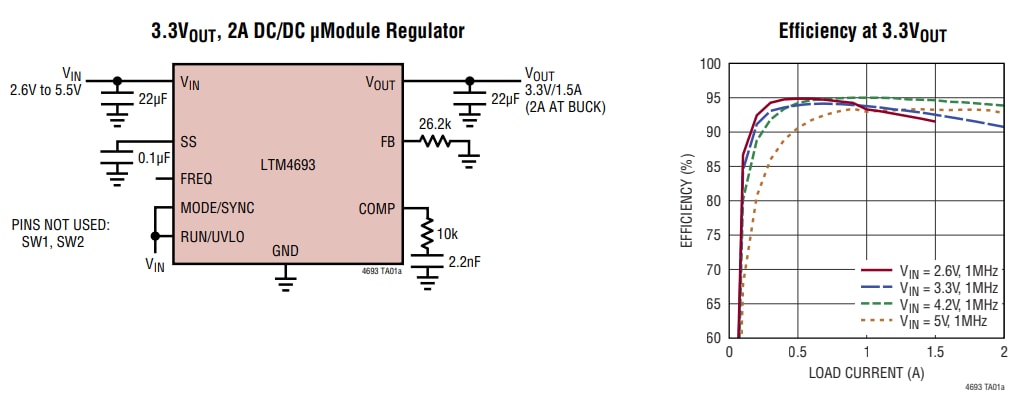

Applicazione tipica
Pubblicato: 2021-10-05
| Aggiornato: 2023-08-04
