Analog Devices Inc. Regolatori Boost μModule® sincrono LTM4656 / LTM4656-1
I regolatori μModule® boost sincrono LTM4656/LTM4656-1 di Analog Devices Inc. offrono un controllore di commutazione, FET di potenza, induttore e tutti i componenti di supporto (sono necessari i condensatori di ingresso e di uscita). I regolatori LTM4656/LTM4656-1 operano su un intervallo di ingresso da 4,5 V a 28 V e presentano un intervallo di tensione di uscita da 6 V a 36 V, impostato da un singolo resistore esterno.
I regolatori boost μModule sincrono LTM4656/LTM4656-1 ADI hanno un design ad alta efficienza che consente fino a 5 A di corrente di uscita continua. Il circuito di protezione in linea del dispositivo imposta la corrente di ingresso massima e se si supera questo limite, interrompe l'alimentazione di ingresso e riprova. Il design boost ad alta densità può convertire fino a 180 W di potenza di uscita.
Inoltre, le funzioni di protezione dai guasti includono la protezione da sovratemperatura e l'ingresso di protezione da sovracorrente riferito alla ripetizione automatica. μModule è disponibile in un package BGA salvaspazio e termicamente avanzato da 16 mm × 16 mm × 7,07 mm, conforme a RoHS e senza piombo.
Caratteristiche
- Alimentazione completa a commutazione boost
- Ampio intervallo di tensioni di ingresso da 4,5 V a 28 V
- Intervallo di tensione di uscita da 6 V a 36 V
- Corrente di uscita continua da 4 A (12 VIN, 24 VOUT)
- Regolazione della tensione di uscita totale massima di ±2% su carico, linea e temperatura
- Disconnessione di ingresso in arresto
- Limite di corrente di spunto
- Sincronizzazione della frequenza esterna
- Frequenza programmabile (da 350 kHz a 780 kHz)
- Ripartizione parallela di corrente
- Efficienza fino al 98%
- Funzionamento Burst Mode® selezionabile
- Protezione da sovracorrente in linea
- Protezione da sovratemperatura
- Versione di compensazione regolabile LTM4656-1
- Package BGA 16 mm × 16 mm × 7,07 mm
Applicazioni
- Apparecchiature di telecomunicazione e rete
- Apparecchiature di prova elettroniche

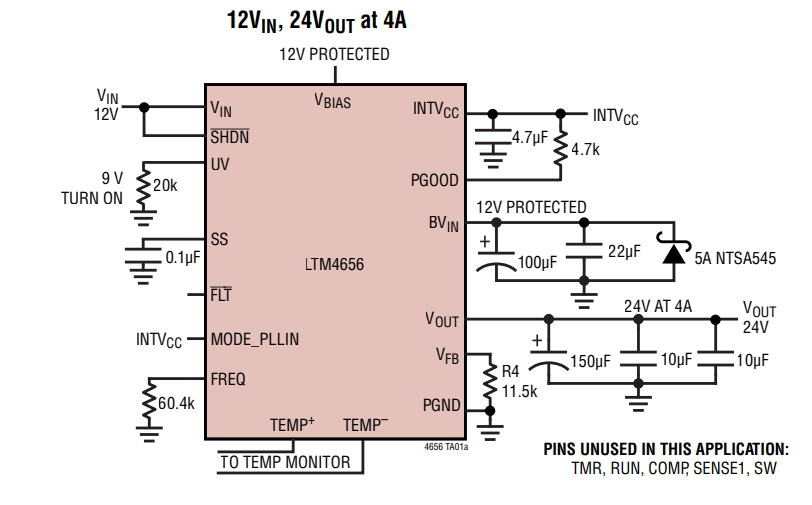

APPLICAZIONE TIPICA
Pubblicato: 2021-08-16
| Aggiornato: 2022-03-11
