I controller step-down sincroni LTC7890/1 Analog Devices sono controller regolatori di commutazione CC-CC ad alte prestazioni che gestiscono tutti gli stadi di potenza del transistor a effetto di campo (FET) sincrono al nitruro di gallio (GaN) a canale N da tensioni di ingresso fino a 100 V. I controller LTC7890/1 sono la soluzione alle sfide tradizionalmente affrontate quando si utilizzano FET GaN. I dispositivi semplificano la progettazione dell'applicazione senza diodi di protezione o componenti esterni aggiuntivi necessari rispetto a una soluzione di transistor a semiconduttore di ossido di metallo a effetto di campo (MOSFET) di silicio.

I controller step-down sincroni ADI LTC7890/1 supportano un interruttore di bootstrap intelligente interno che impedisce il caricamento eccessivo del pin BOOST per l’alimentazione del driver a monte del pin SW durante i tempi morti, proteggendo la porta del FET GaN superiore. Inoltre, il LTC7890/1 ottimizza internamente la temporizzazione del driver di porta su entrambi i bordi di commutazione per fornire tempi morti intelligenti quasi nulli, migliorando significativamente l’efficienza e consentendo il funzionamento ad alta frequenza, anche ad alte tensioni di ingresso. L'utente può regolare diversamente i tempi morti con resistori esterni per il margine o personalizzare l'applicazione.

La tensione del gate drive sull' LTC7890/1 regola con precisione da 4 V a 5,5 V per ottimizzare le prestazioni e abilitare diversi FET GaN o persino MOSFET a livello logico.

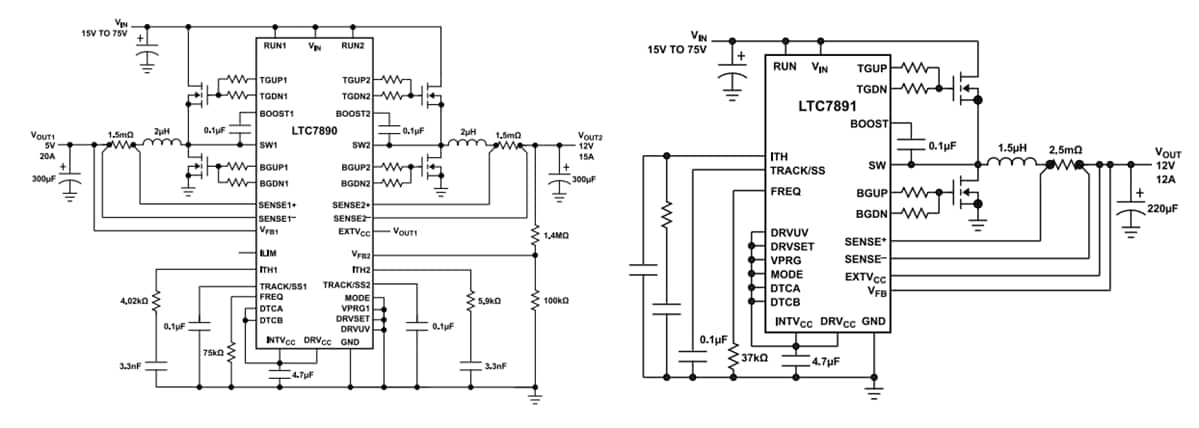

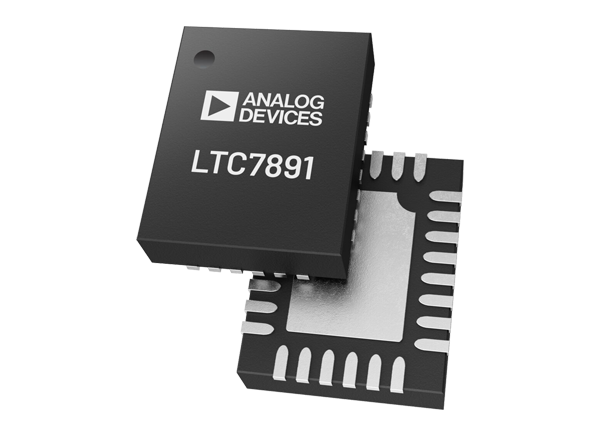

Il LTC7890 è disponibile in un package QFN 40-lead (6 mm × 6 mm), bagnabile lateralmente, mentre il LTC7891 ha un package QFN 28-lead (4 mm × 5 mm) bagnabile lateralmente.

Caratteristiche

Tecnologia driver GaN completamente ottimizzata per GaN FET
Ampio intervallo V_IN da 4 V a 100 V
Ampio intervallo di tensioni di uscita da 60 V_OUT 0,8 V
Non sono necessari diodi di chiusura, a morsetto o bootstrap
Gli interruttori di bootstrap intelligenti interni impediscono il caricamento eccessivo dell’alimentazione del driver a monte

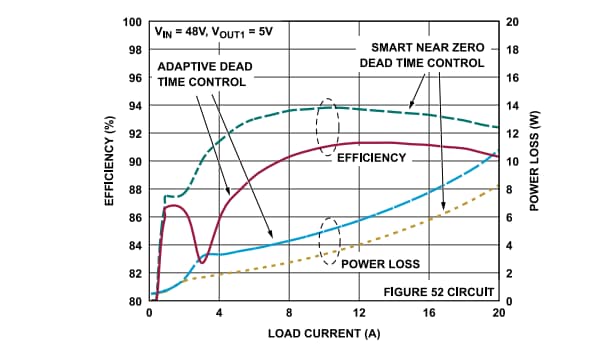

Ottimizzati internamente, tempi morti intelligenti quasi nulli o tempi morti regolabili dal resistore
Driver di porta con uscita suddivisa per punti di forza regolabili del driver di accensione e spegnimento

Tensione dei driver regolabile e UVLO accurati
I_Q a funzionamento basso da 5 μA (da 48 V_IN a 5 V_OUT)
Frequenza programmabile (da 100 kHz a 3 MHz)
Frequenza bloccabile di fase (da 100 kHz a 3 MHz)
Modulazione di frequenza a spettro espanso
Package
- Package 40-lead (6 mm × 6 mm) bagnabile lateralmente QFN (LTC7890)
- Package QFN 28-lead (4 mm × 5 mm) bagnabile lateralmente (LTC7891)
