Analog Devices Inc. Controller a step-down sincrono LTC7805
Il controller step-down sincrono LTC7805 di Analog Devices Inc. è un controller del regolatore switching CC/CC sincrono a doppio step-down e ad alte prestazioni che gestisce tutte le fasi dei MOSFET di potenza a canale N. L'architettura a modalità di corrente a frequenza costante consente una frequenza di commutazione a blocco di fase fino a 3 MHz. L'LTC7805 opera in un ampio intervallo di alimentazione di ingresso da 4,5 V a 40 V. La perdita di potenza e il rumore di alimentazione sono ridotti al minimo azionando le due fasi di uscita del controller fuori fase.
La corrente di riposo senza carico molto bassa estende il tempo di funzionamento nei sistemi alimentati a batteria. La compensazione OPTI-LOOP® utilizza la risposta transitoria da ottimizzare su una vasta gamma di valori di capacità di uscita ed ESR. LTC7805 fornisce un riferimento di precisione di 0,8 V e indicatori Power Good in uscita. Il pin MODE seleziona il funzionamento in Burst Mode, la modalità a salto d'impulsi o la modalità di corrente continua dell'induttore a carichi leggeri.
LTC7805 di Analog Devices Inc. presenta inoltre un funzionamento ad ampio spettro, che riduce in modo significativo il rumore di picco irradiato e condotto sia sull'alimentazione in ingresso che in uscita, rendendo più facile la conformità agli standard di interferenza elettromagnetica (EMI).
Caratteristiche
- Ampio intervallo di tensioni di ingresso da 4,5 V a 40 V
- Ampio intervallo di tensione di uscita da 0,8 V a 40 V
- Basso IQ di funzionamento
- 14 μA (da 14 V a 3,3 V, canale 1 on)
- PassThru™/ capacità duty cycle al 100%
- Ampio spettro di funzionamento
- Rilevamento di corrente RSENSE o DCR
- I controller fuori fase riducono la capacità di ingresso richiesta e il rumore indotto dall'alimentazione
- Frequenza fissa programmabile (da 100 kHz a 3 MHz)
- Frequenza di blocco di fase (da 100 kHz a 3 MHz)
- Possibilità di selezionare il funzionamento Burst Mode® continuo, a salto di impulso o bassa ondulazione a carichi leggeri
- Monitor di tensione Power Good in uscita
- Gate drive LDO interno da VIN o EXTVCC
- IQ di spegnimento basso: 1,5 μA
- Package QFN 4 mm × 5 mm a 28 fili saldabile lateralmente
- Qualifica AEC-Q100 per il settore automobilistico in corso
Applicazioni
- Settore automobilistico e dei trasporti
- Settore industriale
- Settore militare/avionico
Scheda associata
Analog Devices Inc. Scheda dimostrativa LTC7805 DC3138A
Dimostra il convertitore CC/CC doppio LTC7805 che opera in un intervallo di tensione di ingresso da 12 V a 36 V.

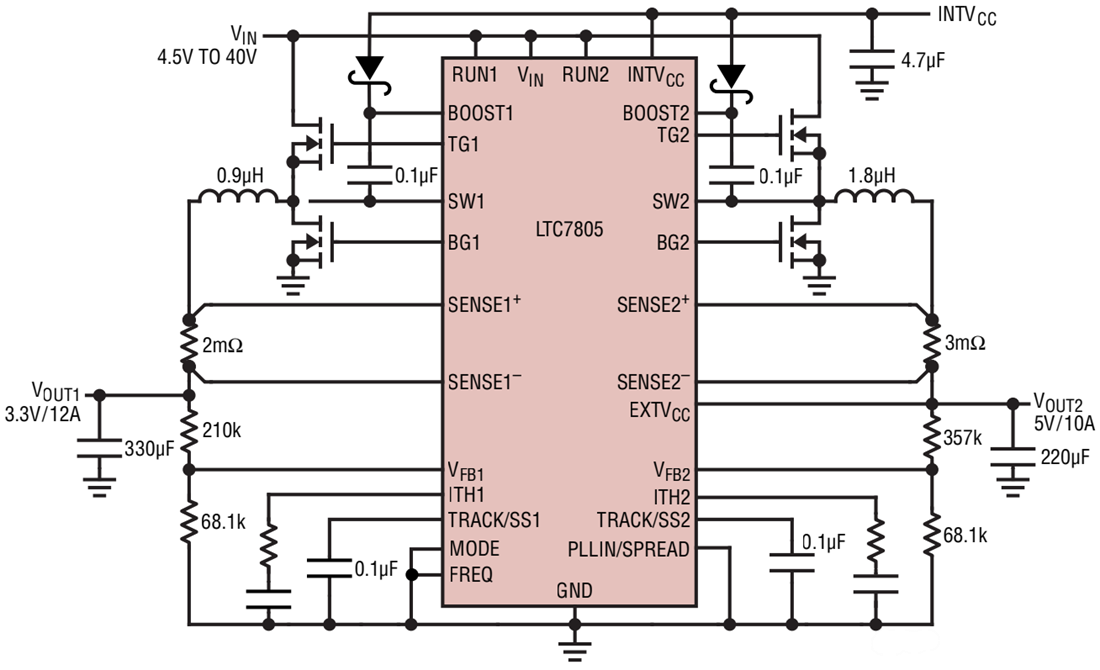

Applicazione tipica
