Analog Devices Inc. Regolatori polifase doppi LTC7132
I regolatori polifase doppi LTC7132 di Analog Devices Inc. sono regolatori monolitici step-down sincroni CC/CC con un'interfaccia seriale conforme a PMBus I2C. I regolatori LTC7132 utilizzano un'architettura a modalità di corrente a frequenza costante, insieme a uno schema unico per fornire prestazioni eccellenti nelle applicazioni DCR sub-milliohm. LTC7132 ADI è supportato dallo strumento di sviluppo software LTpowerPlay® con un'interfaccia grafica (GUI).
Una compensazione del circuito programmabile consente la compensazione digitale dell'LTC7132. Inoltre, la frequenza di commutazione, la fase di canale e l'indirizzo del dispositivo possono essere programmati sia dall'interfaccia digitale che dai resistori di configurazione esterni. Inoltre, i parametri possono essere impostati tramite l'interfaccia digitale e memorizzati in EEPROM. Entrambe le uscite hanno indicatori di alimentazione efficiente indipendenti e funzione FAULT.
LTC7132 può essere configurato per funzionare in modalità discontinua (salto di impulso) o in modalità di conduzione continua forzata. Ciascun canale può fornire fino a 25 A di corrente di carico; la capacità di corrente totale dipenderà dalle dissipazioni di potenza totali dell'applicazione su entrambi i canali.
Caratteristiche
- Interfaccia seriale conforme a PMBus/I2C
- La funzione di lettura telemetrica include VIN, iIN, VOUT, IOUT, temperatura e guasti
- Tensione programmabile, limite di corrente, avvio/arresto progressivo digitale, sequenziamento, marginazione, OV/UV/OC
- Rilevamento della corrente DCR sub-milliohm
- Parametri di compensazione del circuito regolabili digitalmente
- Precisione della tensione di uscita sulla temperatura di ±0,5%
- Amplificatore di rilevamento corrente di ingresso integrato
- EEPROM interna con ECC e registrazione dei guasti
- Driver di porta MOSFET a canale N integrati
Applicazioni
- Sistemi di telecomunicazione, comunicazione dati e archiviazione
- Applicazioni industriali e punto di carico
Risorse aggiuntive

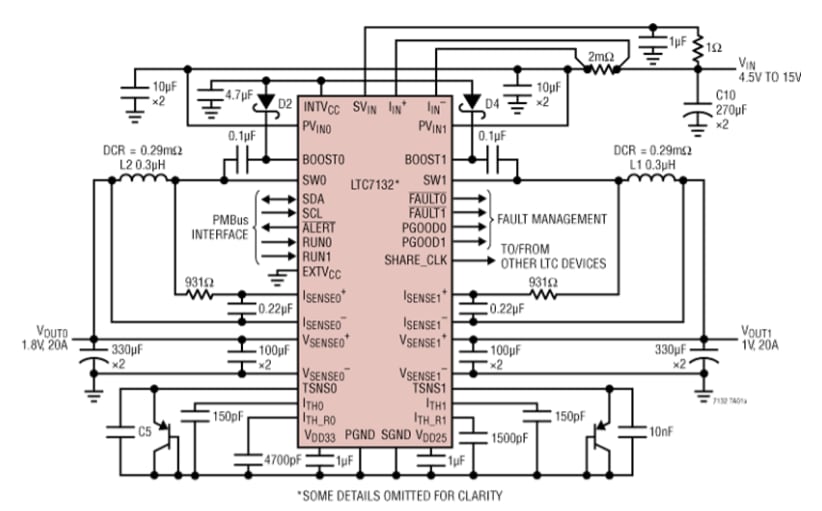

Circuito di applicazione
