Analog Devices Inc. Regolatore step-down sincrono a basse EMI LTC7103
Il regolatore step-down sincrono a basse EMI LT7103 di Analog Devices è un convertitore CC-CC step-down sincrono monolitico ad alta efficienza che utilizza un'architettura di controllo in modalità di corrente media a frequenza costante. Opera in un intervallo di tensioni di ingresso compreso tra 4,4 V e 105 V e fornisce una tensione di uscita regolata regolabile da 1 V a VIN offrendo fino a 2,3 A di corrente di uscita.
LTC7103 presenta un funzionamento ad alta frequenza e un tempo minimo di accensione basso che riduce le dimensioni dell'induttore e consente il funzionamento a frequenza costante anche con rapporti step-down molto elevati. Inoltre, LTC7103 raggiunge la tensione di interruzione più bassa possibile con un funzionamento a ciclo utile massimo del 100%. Durante il funzionamento a carico leggero, l'efficienza del convertitore e l'ondulazione di uscita possono essere ottimizzate selezionando la Burst Mode o il funzionamento a salto di impulsi.
LTC7103 di Analog Devices include programmazione e monitoraggio della corrente media accurati e ad alta velocità, senza la necessità di un resistore di rilevamento esterno. Le funzioni aggiuntive includono un LDO di bypass per massimizzare l'efficienza, tensione di uscita e compensazione ad anello fisse o regolabili e un'ampia gamma di funzioni di protezione per migliorare l'affidabilità.
Caratteristiche
- Ampio intervallo VIN da 4,4 V a 105 V (110 V ass. max.)
- Emissioni EMI/EMC ultra basse (conformi a CISPR 25)
- IQ da 2 µA durante la regolazione da 48 VIN a 3,3 VOUT
- Programmazione e monitoraggio della corrente di uscita rapidi e accurati senza RSENSE esterno
- Limite di corrente "brick wall"
- Ridotto tempo minimo di accensione di 40 ns
- Ampio intervallo VOUT da 1 V a VIN
- Ciclo di lavoro utile massimo: 100%
- Frequenza fissa programmabile da 200 kHz a 2 MHz
- Otto tensioni di uscita fisse (da 1,2 V a 15 V) o regolabili, selezionabili mediante pin
- Possibilità di selezionare il funzionamento Burst Mode®, a salto di impulso o bassa ondulazione a carichi leggeri
- Sincronizzazione PLL con un clock esterno
- LDO EXTVCC alimenta chip da VOUT = da 3,3 V a 40 V
- OPTI-LOOP® o compensazione interna fissa
- Protezione da sovratensione in ingresso e uscita
- Package QFN36 termicamente avanzato da 5 mm × 6 mm
Applicazioni
- Caricabatterie e alimentatori CC/CV
- Sistemi per il settore automobilistico e militare
- Settore industriale, avionico e dei macchinari pesanti
- Strumenti medici e sistemi di telecomunicazione

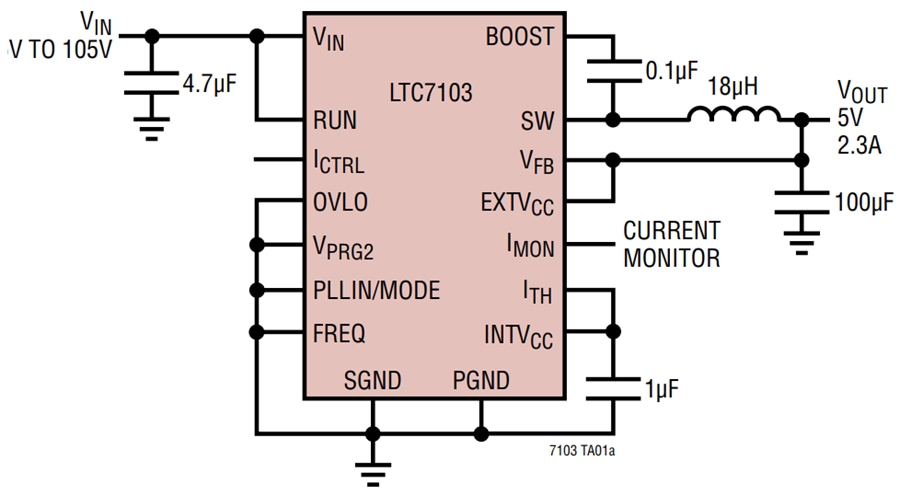

Applicazione tipica
