Analog Devices Inc. Controller LTC4416/LTC4416-1 Dual PowerPath™
I controller LTC4416/LTC4416-1 Low Loss Dual PowerPath ™ di Analog Devices controllano due serie di MOSFET esterni a canale P per creare due funzioni di diodo quasi ideali per i circuiti di commutazione di potenza. Questa caratteristica consente un OR’ altamente efficiente di più fonti di alimentazione per prolungare la durata della batteria e ridurre l'autoriscaldamento. Quando è in conduzione, la caduta di tensione attraverso il MOSFET è tipicamente di 25 mV. Per le applicazioni con adattatore a parete o altra fonte di alimentazione ausiliaria, il carico viene automaticamente scollegato dalla batteria quando viene collegata la fonte ausiliaria.
L'LTC4416 integra due controller PowerPath interconnessi con controllo soft switchover. La commutazione "soft-off" consente all'utente di passare da una tensione all'altra senza che si verifichi un'eccessiva sottotensione (o VDROOP) nell'alimentazione di uscita. L'LTC4416/LTC4416-1 contiene anche una funzione "fast-on" che aumenta drasticamente la corrente di pilotaggio del gate quando la tensione di ingresso forward supera i 25 mV. La funzione di "spegnimento rapido" dell'LTC4416 si attiva quando la tensione di rilevamento supera la tensione di ingresso di 25 mV. L'LTC4416-1 abilita lo spegnimento rapido nelle stesse condizioni e quando l'altro dispositivo esterno a canale P viene selezionato tramite i pin di abilitazione.
L'ampia gamma di alimentazione operativa supporta il funzionamento da una a otto celle Li-Ion in serie. La bassa corrente di riposo (35 μA per canale) è indipendente dalla corrente di carico. Il driver del gate include un morsetto di tensione interno per la protezione del MOSFET. Gli LTC4416/LTC4416-1 di Analog Devices sono disponibili in pacchetti MSOP a basso profilo a 10 conduttori.
Caratteristiche
- Progettato specificamente per pilotare PFET QG grandi e piccoli.
- Sostituzione a bassissima perdita per i diodi OR dell'alimentatore.
- Ampio intervallo di tensione di funzionamento da 3,6 V a 36 V.
- Intervallo di temperatura di funzionamento da -40°C a 125°C.
- Protezione contro l'inversione della batteria.
- Commutazione automatica tra sorgenti CC.
- 35 μA per canale bassa corrente di riposo.
- Condivisione della corrente di carico.
- Morsetto di protezione del gate del MOSFET.
- Comparatori di controllo dell'ingresso di precisione per l'impostazione dei punti di soglia di commutazione.
- Punti di feedback open-drain per il controllo dell'isteresi specificato dal cliente.
- Componenti esterni minimi.
- Pacchetto MSOP a 10 conduttori a ingombro ridotto.
Applicazioni
- Interruttore PowerPath ad alta corrente.
- Applicazioni industriali e automobilistiche.
- Gruppo statico di continuità.
- Interruttore di alimentazione a controllo logico.
- Sistema di backup a batteria.
- Sistemi di emergenza con batterie di backup.

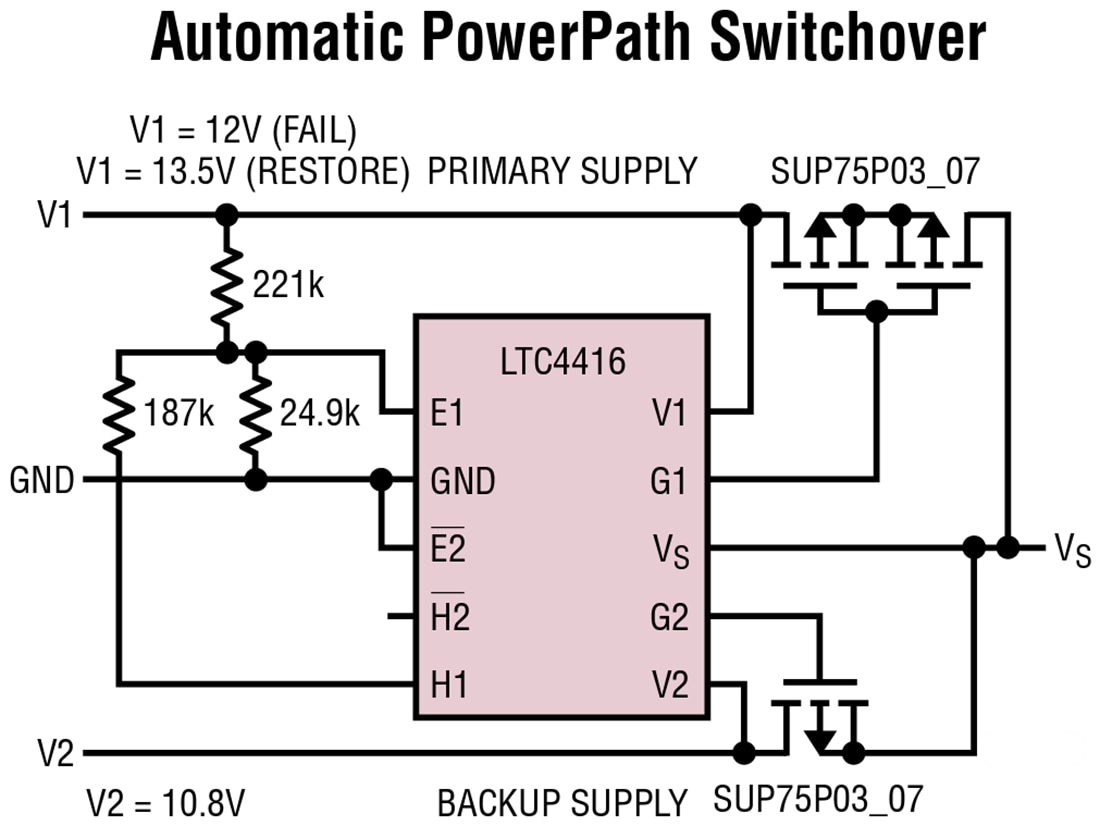

Applicazione tipica
