Analog Devices Inc. Regolatori step-down LT8640A

I regolatori step-down LT8640A di Analog Devices Inc. sono progettati con architettura Silent Switcher^® per ridurre al minimo le emissioni EMI e diffondere la modulazione di frequenza dello spettro. Questi regolatori forniscono alta efficienza a frequenze fino a 3 MHz e una corrente di riposo ultrabassa di 2,5 µA. I regolatori LT8640A possono funzionare in diverse modalità, tra cui la modalità Burst Mode, la modalità a spettro espanso, la sincronizzazione a un clock esterno e la modalità continua forzata. Questi regolatori step-down sincroni consentono una conversione da V_IN alta a V_OUT bassa ad alta frequenza con un tempo di accensione minimo rapido di 30 ns. I regolatori LT8640A sono ideali in applicazioni che richiedono alta efficienza a correnti di carico molto piccole, tra cui alimentazioni automobilistiche e industriali.

Caratteristiche

Architettura Silent Switcher^®:
- Emissioni EMI ultrabasse
- Modulazione di frequenza a spettro espanso
Alta efficienza ad alta frequenza:

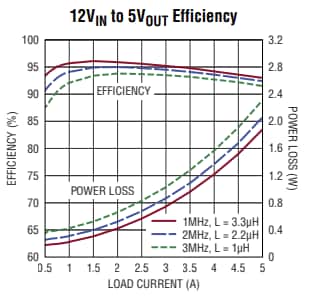

Efficienza fino al 96% a 1 MHz, da 12 V_IN a 5 V_OUT
Efficienza fino al 95% a 2 MHz, da 12 V_IN a 5 V_OUT
Ampio intervallo di tensione di ingresso: da 3,4 V a 42 V
Uscita transitoria continua massima di 5 A e di picco a 8 A
Funzionamento Burst Mode^® con corrente di riposo ultrabassa
- Regolazione I_Q di 2,5 µA da 12 V_IN a 3,3 V_OUT
- Ondulazione di uscita <10 mV_P-P
Bassa caduta di tensione in tutte le condizioni: 100 mV a 1 A

Tempo minimo di accensione rapido: 30 ns
Disponibile con uscita fissa di 3,3 V
Modalità continua forzata
Tolleranza sicura alle alte correnti inverse
Intervallo di frequenze regolabile e sincronizzabile: da 200 kHz a 3 MHz
Funzionamento in modalità corrente di picco
Avvio progressivo e tracciamento dell'uscita
Piccolo package QFN a 18 conduttori, 3 mm x 4 mm, saldabile lateralmente con affidabilità migliorata del giunto di saldatura
Conforme allo standard AEC-Q100 per applicazioni nel settore automobilistico
