Analog Devices Inc. LT8374 Ripristino sincrono Step-Down driver LED
I driver LED Step-Down sincroni LT8374 hanno il controllo della frequenza fissa e del picco di corrente. La corrente LED è programmata da una resistenza dal pin CTRL a terra o applicando un segnale PWM al pin CTRL. L'amplificatore di rilevamento di corrente ha un'ampia gamma di modo comune da 0 V a VIN, rendendo l'LT8374 ideale per applicazioni a matrice. Un limite di tensione di uscita CAN è fissato con un resistore cerchio dall’ISP pin al FB pin.
La frequenza di commutazione per i dispositivi in versione analogica LT8374 è impostata su 330kHz/2MHz e può essere sincronizzata con un clock algoritmo esterno applicato alla SYNC/SPRD pin. Con la modulazione di frequenza dello spettro di diffusione opzionale abilitata, la frequenza varia dal 100% al 125% per ridurre EMI. Le funzioni includono un condensatore di compensazione interna opzionale 0.2nF/ 0.9nF e spegnimento termico.
Caratteristiche
- Basso conteggio componente e soluzione semplice
- Da 6,5 V a 60 V intervallo di tensione in ingresso ampio
- tensione della stringa LED da 0 V a 59 V
- Regolazione della corrente LED ±3%
- Modulazione di frequenza a spettro espanso
- Condensatore di compensazione interna
- Controllo di corrente LED 20:1 analogico, duty cycle o PWM
- Frequenza interna fissa 330kHz/2MHz (LT8374/LT8374-1)
- Sincronizzazione di frequenza esterna

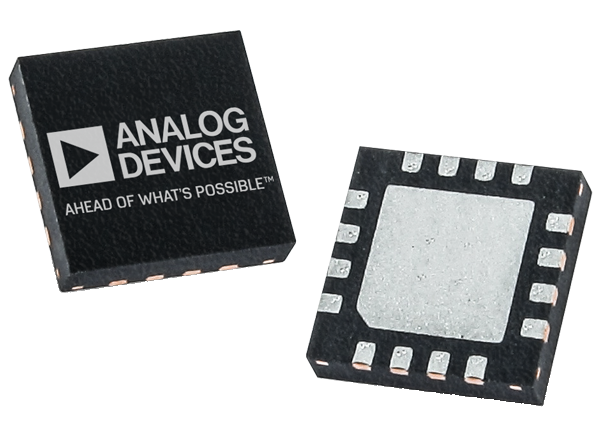

- package QFN saldabile lateralmente a 16 pin 4 mm × 4 mm
- Conforme alle qualifiche AEC-Q100 applicazioni per il settore automobilistico
Applicazioni
- Illuminazione LUG Automotive
- Illuminazione a LED a matrice
- Driver LED per uso generico
- Sorgenti di corrente

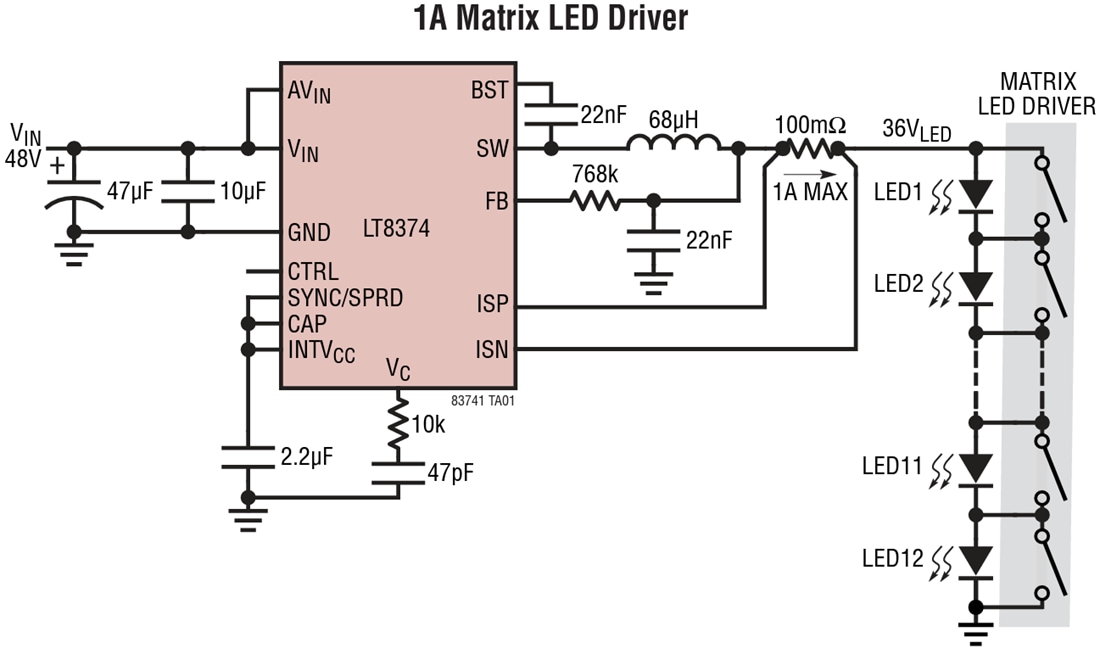

Appendice Tipico
Strumento di sviluppo correlato
Analog Devices Inc. Scheda di valutazione per driver LED EVAL-LT8374-AZ
Una scheda di valutazione completa per l'LT8374, un driver LED step-down sincrono.
Pubblicato: 2023-04-12
| Aggiornato: 2023-05-12
