Analog Devices Inc. Convertitori boost sincroni a micropotenza LT8338
I convertitori boost sincroni Micropower LT8338 di Analog Devices Inc. forniscono alta efficienza per ingresso e uscita fino a 40 V. Il regolatore step-up monolitico sincrono LT8338 consuma solo 6μA di corrente di riposo nel funzionamento in modalità Burst. Questo funzionamento mantiene un'alta efficienza a una corrente di uscita molto bassa mantenendo l'ondulazione di uscita inferiore a 20 mVP-P.
La frequenza di commutazione LT8338 ADI può essere impostata con un resistore esterno nell'intervallo da 300 kHz a 3 MHz. Un pin SYNC/MODE consente la sincronizzazione a un clock esterno. Il pin viene anche utilizzato per selezionare tra il funzionamento in modalità burst e la modalità pulse-skipping o consentire la modulazione dello spettro esteso per ridurre le EMI. Il pin EN/UVLO ha una soglia di 1 V accurata e può essere utilizzato per programmare VIN UVLO o per spegnere la parte. LT8338 entra in modalità PassThru del duty cycle al 100% quando VIN è superiore al VOUT regolato. LT8338 presenta anche il foldback di frequenza e l'avvio progressivo interno per il controllo della corrente dell'induttore durante l'avvio.
Caratteristiche
- Ampio intervallo di tensioni di ingresso da 3,0 V a 40 V
- Bassa corrente di riposo nel funzionamento in Burst Mode®
- <6 µA IQ
- Ondulazione di uscita <20mVP-P
- Funzionamento sincrono per alta efficienza
- Interruttori di alimentazione monolitici da 40 V, 240 mΩ
- Modalità PassThru del duty cycle al 100% per applicazioni di preregolazione boost
- Regolabile e sincronizzabile da 300 kHz a 3 MHz
- Ampio spettro per emissioni EMI/EMC ridotte
- EN/UVLO accurato
- Compensazione interna
- Divisore di feedback interno 20 mΩ
- Tensione di uscita fino a 40 V
- Disponibile in package MSOP a 10 conduttori
- Qualifica AEC-Q100 per il settore automobilistico in corso
Applicazioni
- Alimentatori per il settore industriale e automobilistico
- Sistemi a batteria
- Step-up per uso generico
Kit associato
Analog Devices Inc. Scheda dimostrativa LT8338 DC2907A
Presenta LT8338, un convertitore boost sincrono in un package MSOP in plastica a 10 conduttori potenziato termicamente.

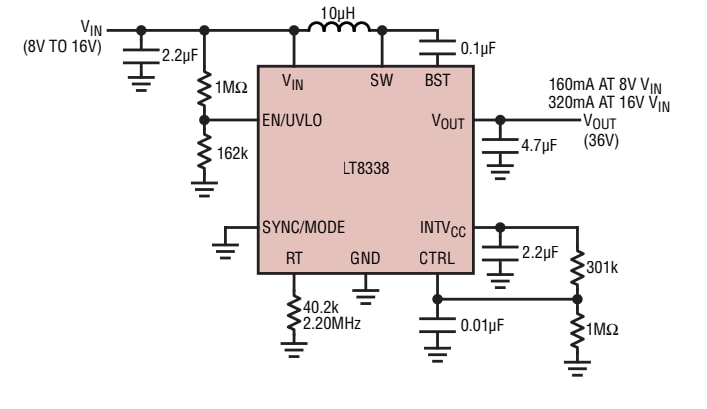

Applicazione tipica
Diagramma a blocchi
