Analog Devices Inc. Soluzione di gestione dell'energia LT®3380
La soluzione per la gestione energetica LT®3380 di Analog Devices Inc. è ideale per i sistemi avanzati basati su processori di applicazioni portatili. Il dispositivo contiene quattro convertitori CC/CC step-down sincroni per core, memoria, I/O e SoC (system-on-chip). Dispone anche di tre regolatori LDO da 300 mA per alimentazioni analogiche a basso rumore. Un regolatore di controllo della porta seriale I2C consente di sequenziare lo spegnimento, livelli di tensione di uscita, dynamic voltage scaling, modalità operative e report sullo stato.
Caratteristiche
- Convertitori CC/CC step-down ad alta efficienza regolabili I2C a quattro uscite (2 x 1,5 A e 2 x 2,5 A)
- Tre regolatori LDO 300 mA (2 regolabili)
- Pin-strap di abilitazione indipendente o sequenza I 2C
- Controllo di spegnimento autonomo programmabile
- Avvertenze e guasti
- Pin IRQ e registro di stato IRQ
- Pin e registro di stato Power Good
- Funzionamento TJ: +150 °C (LT3380H)
- Regolazione dinamica della tensione
- Frequenza di commutazione selezionabile: 2,25 MHz o 1,12 MHz
- Corrente di standby: 12 µA
- Package QFN a 40 piedini, 6 mm × 6 mm saldabile lateralmente
Applicazioni
- Settore automobilistico
- Settore industriale
- Comunicazioni
- Alimentatori multicanale per uso generico

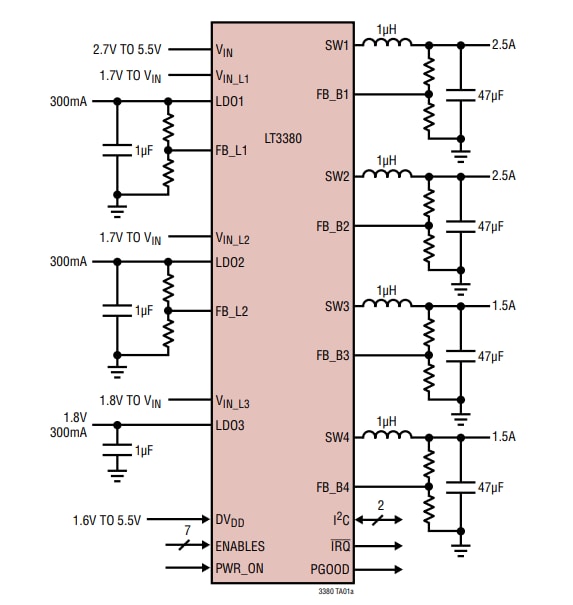

APPLICAZIONE TIPICA
Schede di valutazione
Analog Devices Inc. Scheda demo DC2985A per LT3380
La soluzione di gestione dell'alimentazione a più uscite è caratterizzata dall'LT3380.
Pubblicato: 2020-04-23
| Aggiornato: 2024-09-30
