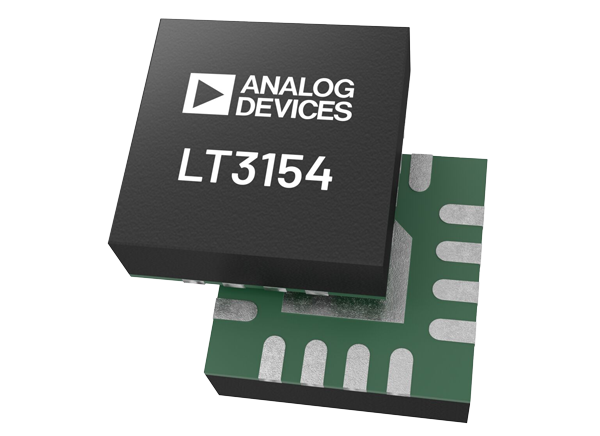

Analog Devices Inc. Convertitore CC/CC buck-boost ad alte prestazioni LT3154

Il convertitore CC/CC buck-boost ad alte prestazioni LT3154 di Analog Devices Inc. è un convertitore CC/CC buck-boost ad alta corrente e alta efficienza 6A, che opera con tensioni di ingresso superiori, inferiori o uguali alla tensione di uscita regolata. La topologia avanzata fornisce un trasferimento continuo attraverso le modalità operative. Il funzionamento VIN da 1,8 V a 5,5 V offre flessibilità per varie fonti di alimentazione e la tensione di uscita è regolabile tra 1,8 V e 5,5 V. Alloggiato in un package LQFN 3 mm 16-lead da2 x 0,75 mm termicamente avanzato, il convertitore CC/CC LT3154 di Analog Devices Inc. è una soluzione semplice che richiede il minimo dicomponenti esterni.

LT3154 può essere configurato per funzionare da un oscillatore interno 2,2 MHz per ridurre al minimo i componenti esterni. L’oscillatore offre la programmazione tra 400 kHz e 4 MHz per ottimizzare le applicazioni per ingombri ridotti o ad alta efficienza. Nel caso di circuiti sensibili al rumore, l'oscillatore può essere sincronizzato con un clock esterno. Il funzionamento in modalità Burst selezionabile riduce la corrente di riposo a 15 μA, garantendo un’elevata efficienza nell’intero intervallo di carico. La soglia di avvio VIN (UVLO) può essere regolata per varie sorgenti di ingresso. Un avvio progressivo interno o esterno programmabile limita la corrente di spunto durante l’avvio. Altre caratteristiche includono corrente di spegnimento < 1 μA, protezione da cortocircuiti e protezione da sovraccarico termico.

Caratteristiche

  • Induttore singolo, architettura buck-boost a basso rumore
  • Ampio intervallo da 1,8 V a 5,5 V VIN
  • Intervallo VOUT regolabile da 1,8 V a 5,5 V
  • corrente diuscita continua 5 A con VIN> V OUT
  • Efficienza fino al 95%
  • Frequenza fissa 2,2 MHz interna selezionabile
  • Regolabile e sincronizzabile fino a 4 MHz
  • Burst Mode® IQ di 15 µA per alta efficienza a carichi leggeri
  • Avvio progressivo programmabile e VIN UVLO
  • Soluzione semplice con componenti esterni minimi
  • Pacchetto LQFN 16-lead (3 mm × 3 mm × 0,75 mm)
  • Livello di sensibilità all'umidità (MLS): 3
  • Conforme a RoHS

Applicazioni

  • Terminali di inventario portatili
  • Computer palmari
  • Strumenti medici e industriali
  • Trasmettitori RF Wireless
  • Applicazioni di alimentazione di backup
  • Sistemi alimentati a batteria

Specifiche

  • Intervalli di temperatura di funzionamento della giunzione
    • Da -40°C a +125°C per LT3154E e LT3154I
    • Da -40°C a +150°C per LT3154J
  • Intervallo di tensioni di funzionamento I/O da 1,8 V a 5,5 V
  • Intervallo di tensione di feedback da 0,98 V a 1,02 V
  • Modalità PWM tipica 20 mA VIN corrente senza carico
  • Corrente di riposoIN sospensione massima V IN 25 µA, 15 µA tipica
  • Corrente di riposo in sospensione massima VOUT 2 µA, 1 µA tipica
  • Corrente di spegnimento VIN massima 2 µA, 0,5 µA tipica
  • Corrente VIN massima 25 µA in UVLO, 8 µA tipica
  • Intervallo di soglia pin EN/UVLO
    • In aumento da 1,16 V a 1,24 V
    • Caduta da 1,06 V a 1,14 V
    • Spegnimento da 0,2 V a 1,05 V
  • Corrente di dispersione di ingresso pin EN/UVLO massima 50nA, 1 nA tipica
  • Funzionamento interruttore
    • Limiti di corrente dell'induttore
      • Intervallo medio da 5,5 A a 8,7 A
      • Intervallo di picco da 8 A a 11 A
      • Intervallo inverso da -1,5 A a -0,9 A
    • ±0,25 A I correnteZERO
    • MOSFET RDS (ON)
      • A valle tipico 18 mΩ
      • A monte tipico 25 mΩ
    • Corrente di dispersione MOSFET
      • Lato basso massimo 2 µA, 0,05 µA tipico
      • A monte massimo 10 µA, 0,1 µA tipico
  • Funzionamento dell'oscillatore
    • Intervallo di frequenze di commutazione da 0,4 MHz a 4 MHz
    • Ciclo utile massimo boost da 83% a 93%
    • 0% duty cycle minimo
    • Intervallo di frequenze di clock applicato in modalità sincrona/modalità da 0,5 MHz a 4 MHz
    • Larghezza impulso minima di sincronizzazione/modalità alta/bassa 75 ns
    • Livello logico di ingresso sincrono/modalità
      • 1,5 V minimo alto
      • 0,5 V massimo alto
    • Corrente di dispersione di ingresso sincrona/modalità massima 50nA, 1 nA tipica
  • Periodo Tipico di avvio progressivo 2,2 ms
  • Tensione di regolazione dell’avvio progressivo esterna tipica 1,0 V
  • Amp GM di tensione
    • Corrente di ingresso pin di retroazione massima 50nA
    • Corrente sorgente/dissipatore VC tipica ±12 µA
    • Transconduttanza dell’amplificatore di errore tipico 110µS

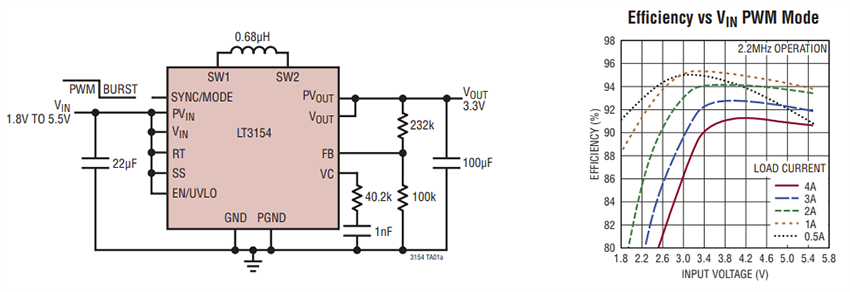

Applicazione tipica

Schema di circuito di applicazione - Analog Devices Inc. Convertitore CC/CC buck-boost ad alte prestazioni LT3154

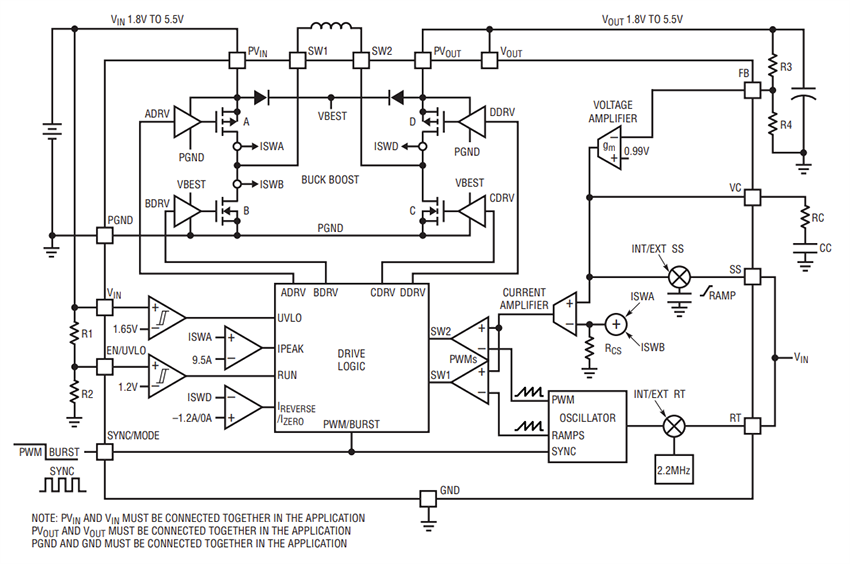

Schema a blocchi

Schema a blocchi - Analog Devices Inc. Convertitore CC/CC buck-boost ad alte prestazioni LT3154
Pubblicato: 2023-03-07 | Aggiornato: 2023-03-15
