Analog Devices Inc. LT3097 Regolatori lineari a basso dropout
Analog Devices Inc. LT3097 I regolatori lineari a bassa dispersione sono caratterizzati da un'architettura PSRR (Low Noise Supply Rejection Ratio) a bassissimo rumore e ultra-alto rapporto di reiezione dell'alimentazione progettata per applicazioni sensibili al rumore. Il doppio, positivo e negativo, ad alte prestazioni e bassa caduta di tensione (regolatori lineari dual) alimenta fino a 500 mA con una tipica tensione di dropout PLC 260mV/235mV (positivo/negativo). All’arresto, la corrente di riposo operativa del dispositivo è nominale 2.2mA/2.35mA (positiva/negativa) e scende a 0,3 µ A/3 µ A (positiva/negativa).
Il modello ADI LT3097 a basso contenuto intervallo di tensione di uscita regolatori lineari funzionalità di ampio 0 V dropout a 15 V, positivo e da 0 V a -19,5 V, negativo. Gli amplificatori AMP sono stabili con un condensatore di uscita in ceramica minimo 10 μF per ciascun canale. Il limite di corrente interno con foldback e il limite termico con isteresi sono integrati per la protezione. Il regolatore positivo include anche la protezione della batteria inversa e la protezione della corrente inversa.
LT3097 è alloggiato in un pacchetto DFN (DFN) termoplastico potenziato a doppio cavo piatto 22-lead 6 mm × 3 mm.
Caratteristiche
- Rumore RMS uscita Ultra-basso di 0,8 μVRMS (da 10 Hz a 100 kHz)
- Densità Fascia spettrale rumore all'uscita Ultra basso di 2 nV/√Hz (positiva) e 2,2 nV/√Hz (negativa) a 10 kHz
- Rumore 1/f Ultra basso di 10% Vp-p (positivo) e 3,2% Vp-p (negativo) (da 0,1 Hz a 10 Hz)
- PSRR Ultra-alto di 76 dB (positivo) e 74 dB (negativo) a 1 MHz
- Corrente di uscita di 500 mA
- Ampio intervallo di tensione in ingresso Da ±1,8 V a ±20 V
- Il condensatore singolo per canale migliora rumore e PSRR
- corrente 100 µA pin impostata precisa precisione iniziale, ±1%
- Tensione di uscita dei programmi con singolo resistore per canale
- Limite di corrente programmabile
- 260 mV (positivo) e 235 mV (negativo) a bassa caduta tensione di tensione
- intervallo di tensione di uscita da 0 V a 15 V (positivo) e da 0 V a -19,5 V (negativo)
- Alimentazione efficiente programmabile
- Capacità di avviamento rapido
- Abilitazione di precisione/blocco di sottotensione (UVLO)
- Limite di corrente interno con foldback
- condensatore di uscita in ceramica minimo 10 µF
- pacchetto DFN compatto, a basso profilo, 22-lead, 6 mm × 3 mm, in plastica
Applicazioni
- Alimentatori bipolari con un suono molto basso
- Alimentatori RF, compresi anelli ad aggancio di fase, oscillatori controllati in tensione, mixer, amplificatori a basso rumore e amplificatori di potenza
- Strumentazione a basso rumore
- Convertitori di dati ad alta velocità/alta precisione
- Applicazioni mediche, tra cui imaging e diagnostica
- Alimentatori di precisione
- Post-regolatore per alimentatori a commutazione

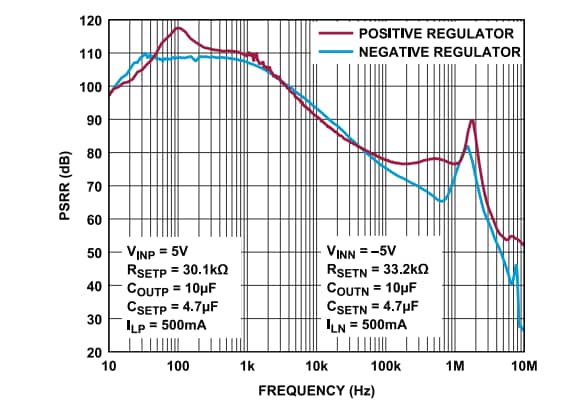

PSRR vs. a confronto Frequenza
Applicazione LUG Tipico
Scheda di valutazione
Analog Devices Inc. Scheda di valutazione EVAL-LT3097-AZ
È caratterizzata da un doppio regolatore da 500 mA con canali positivi e negativi.
Pubblicato: 2023-04-07
| Aggiornato: 2023-05-09
