Analog Devices Inc. Sorgente di corrente a 2 terminali programmabile LT3092
La sorgente di corrente a 2 terminali programmabile LT3092 di Analog Devices Inc. richiede solo due resistori per impostare una corrente di uscita compresa tra 0,5 mA e 200 mA. Numerose tecniche analogiche si prestano alla programmazione attiva della corrente di uscita. L'LT3092 è stabile senza condensatori di ingresso e uscita e offre alta impedenza CC e CA. Questa funzione consente il funzionamento in applicazioni intrinsecamente sicure. Il pin SET presenta una precisione iniziale dell'1% e un coefficiente di bassa temperatura. La regolazione della corrente è superiore a 10 ppm/V da 1,5 V a 40 V.
L'LT3092 di Analog Devices Inc. può funzionare in una configurazione a sorgente di corrente a 2 terminali in serie con linee di segnale. È ideale per pilotare sensori, alimentatori remoti e come limitatore di corrente di precisione per alimentazioni locali. I circuiti di protezione interna includono protezione da batteria inversa e da corrente inversa, limitazione di corrente e limitazione termica. L'LT3092 è offerto nei package DFN a 8 conduttori TSOT-23, a 3 conduttori SOT-223 e a 8 conduttori con dimensioni 3 × 3 mm.
Caratteristiche
- Una sorgente di corrente a 2 terminali programmabile
- Corrente di uscita massima: 200 mA
- Ampio intervallo di tensioni di ingresso da 1,2 V a 40 V
- Non sono necessari condensatori di ingresso/uscita
- Il rapporto di resistenza definisce la corrente di uscita
- Precisione della corrente del pin di impostazione iniziale: 1%
- Protezione da tensione inversa
- Protezione da corrente inversa
- Regolazione di linea tipica: <0,001%>
- Protezione da arresto termico con limite di corrente
- Disponibile in package DFN a 8 conduttori SOT-23, a 3 conduttori SOT-223 e a 8 conduttori con dimensioni 3×3 mm
Applicazioni
- Sorgente di corrente flottante a 2 terminali
- Sorgente di corrente riferita GND
- Sorgente di corrente variabile
- Limitatore in linea
- Circuiti di sicurezza intrinseci
Video

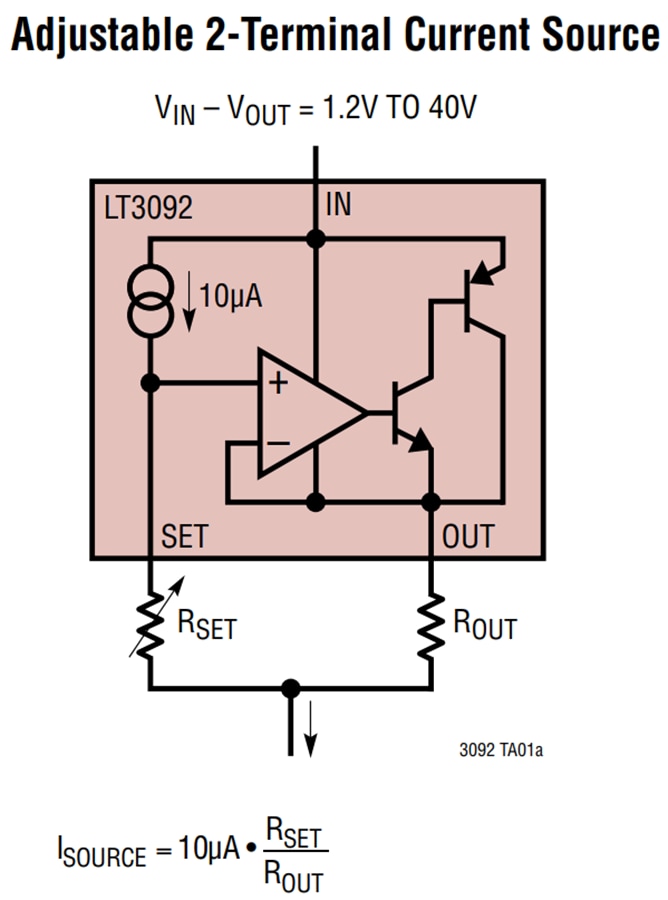

Applicazione tipica
