Analog Devices Inc. Scheda di valutazione EVAL-LT8350S-AZ
La scheda di valutazione EVAL-LT8350S-AZ di Analog Devices è basata sul convertitore buck-boost sincrono da 40 V LT8350S. Il LT8350S ha un intervallo di tensione in ingresso operativo da 3 V a 40 V. Il dispositivo è dotato di MOSFET sincrono da 42 V interni sul lato Buck e da 20 V sul lato Boost per un'alta efficienza in dimensioni ridotte.
L'ADI EVAL-LT8350S-AZ gestisce un carico fino a 2,5 A con un'uscita di 12 V quando VIN è compreso tra 9 V e 40 V e scende a 3 VIN con una corrente di uscita ridotta. La EVAL-LT8350S-AZ funziona a una frequenza di commutazione di 350 kHz con la modulazione di frequenza a spettro diffuso (SSFM) disattivata. Quando abilitata, la SSFM diffonde la frequenza di commutazione dell'LT8350S da fSW a fSW+ 25% per un'emissione ridotta di interferenza elettromagnetica (EMI).
Caratteristiche
- Tensione di ingresso operativa da 3 V a 40 V
- Emissioni EMI ridotte per CISPR 25 classe 5
- Modulazione di frequenza a spettro espanso
- Filtri EMI di ingresso e uscita
- Condensatori ad alta frequenza di ingresso e uscita integrati
- UVLO, VOUT, fWS, corrente di uscita e limite regolabili
- Monitoraggio della tensione (PGOOD) e monitoraggio della corrente (ISMON)
- Pin SYNC configurabile per modalità continua forzata
- (FCM), modalità di conduzione discontinua (DCM), SSFM e sincronizzazione della frequenza esterna
- Funzione feed forward per una risposta transitoria migliorata
Applicazioni
- Sistemi automotive, industriali e di telecomunicazione
- Regolatore di tensione con limite di corrente preciso
- Sistema ad alta frequenza alimentato a batteria
- Sorgente di alimentazione USB (USB-PD)
Apparecchiature necessarie
- EVAL-LT8350S-AZ
- Alimentazione
- Voltmetri
- Amperometri
- Carico elettronico
Convertitori correlati
Analog Devices Inc. Convertitori sincroni buck-boost LT8350/LT8350S
Convertitore buck-boost sincrono a 4 interruttori monolitico
Scheda di valutazione
Analog Devices Inc. Scheda di valutazione EVAL-LT8350-AZ
Caratterizza il convertitore sincrono buck-boost LT8350 da 40 V.
Panoramica

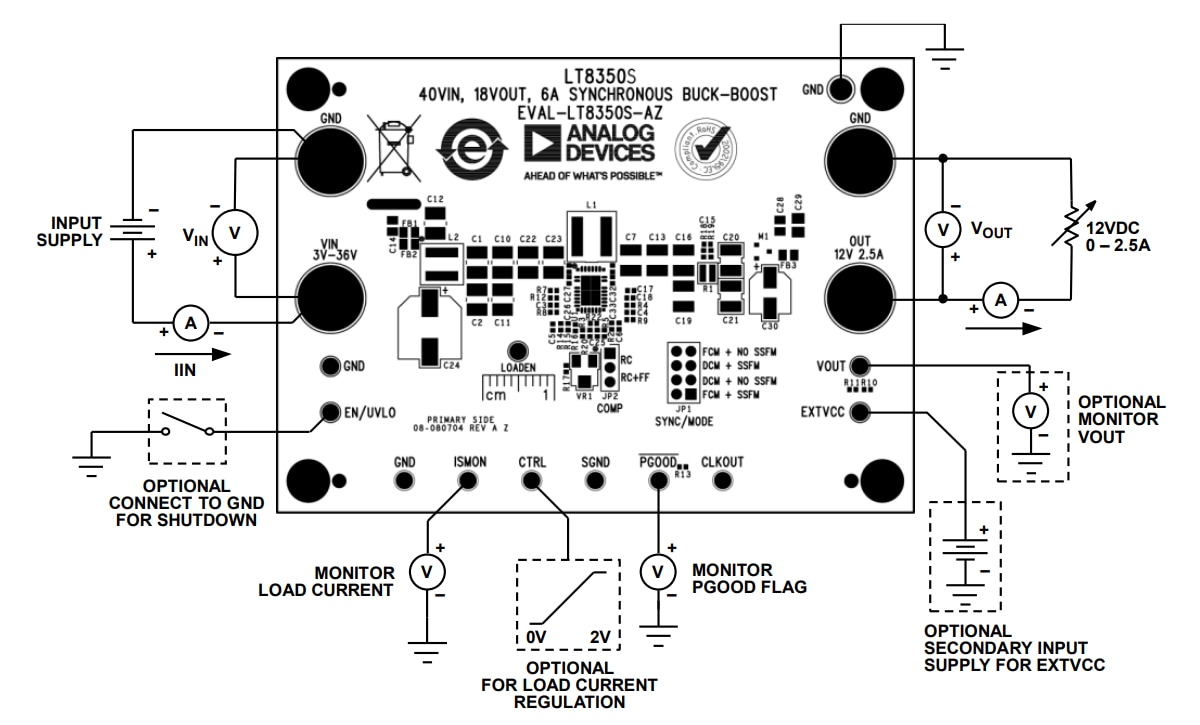

Impostazione della procedura di prova
Pubblicato: 2025-03-19
| Aggiornato: 2025-03-24
