Analog Devices Inc. Scheda di valutazione EVAL-HMC8412
La scheda di valutazione EVAL-HMC8412 di Analog Devices Inc. è costituita da una scheda per circuito stampato (PCB) a 4 strati realizzata con uno spessore di 10 mil, Rogers 4350B e Isola 370HR, rivestita in rame, con uno spessore nominale di 62 mil. Le porte RFIN e RFOUT dispongono di connettori coassiali femmina da 3,5 mm e le tracce RF corrispondenti hanno un'impedenza caratteristica di 50Ω mm.
La scheda di valutazione EVAL-HMC8412 ADI è dotata di componenti adatti all'utilizzo nell'intero intervallo delle temperature di funzionamento da -40 °C a +85 °C della HMC8412. Per calibrare le perdite di tracce della scheda, viene fornito un dettagliato percorso di calibrazione tra i connettori J1 e J2.
Caratteristiche
- Scheda di valutazione a 4 strati, Rogers 4350B e Isola 370HR
- Connettori RF terminali da 3,5 mm
- Attraverso il percorso di calibrazione (spopolato)
Apparecchiature necessarie
- Generatore di segnale RF
- Analizzatore di spettro RF
- Analizzatore di rete RF
- Alimentazione da 5V, 100mA
Prodotti correlati
Analog Devices Inc. LNA a basso NF (0,4 GHz a 11 GHz) HMC8412
GaAs, MMIC pHEMT, e amplificatore a basso rumore che funziona da 0,4 GHz a 11 GHz.
Risorse aggiuntive

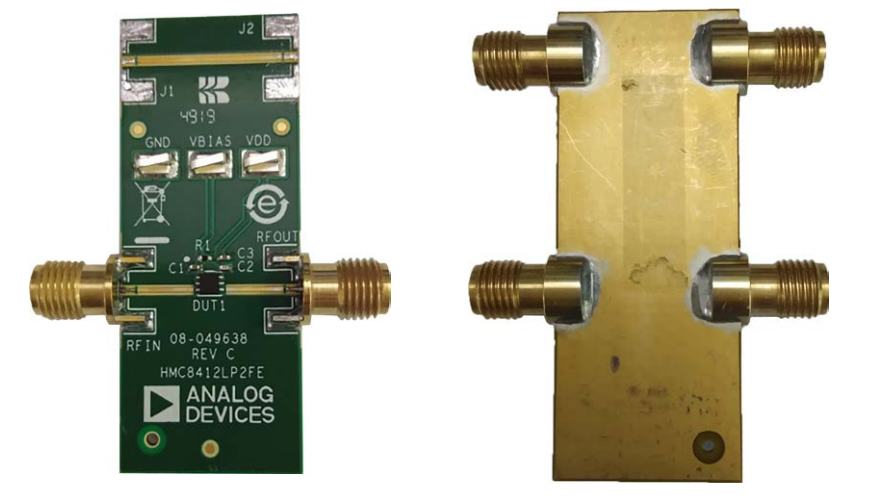

Vista anteriore e posteriore
Pubblicato: 2021-03-22
| Aggiornato: 2022-03-11
