Analog Devices Inc. Scheda Pmod SPI CN0531
La scheda Pmod SPI CN0531 di Analog Devices Inc. è progettata per strumentazione medica, apparecchiature di prova e misurazione, controllo industriale o strumentazione scientifica e aerospaziale di fascia alta.
La scheda Pmod SPI ADI CN0531 offre flessibilità con molteplici riferimenti di tensione e opzioni di potenza a cui adattarla, a seconda dell'applicazione. Utilizzando la scheda CN0531, gli utenti possono utilizzare il riferimento di tensione positiva integrato per collegare dei riferimenti esterni. È inoltre possibile collegare un buffer esterno se il buffer integrato non è adatto all'applicazione.
La scheda Pmod SPI CN0531 può anche essere alimentata internamente o esternamente e può collegare segnali di controllo aggiuntivi all'interfaccia digitale per controllare la scheda rapidamente.
Caratteristiche
- Intervallo di uscita +/-5V
- Controllo della generazione del segnale a 20 bit
- Riferimento di precisione 5V integrato
- Tutte le guide di alimentazione sono generate utilizzando una singola sorgente da 3,3 V
Apparecchiature necessarie
- Un PC con una porta USB
- Un programma terminale seriale, come Tera Term o PuTTY
- Scheda di progettazione di riferimento EVAL-CN0531-PMDZ
- La scheda EVAL-ADICUP3029 per piattaforme di sviluppo
- Il file ADuCM3029_demo_cn0531.hex
- Cavo tipo A da micro USB a USB
- A 6 ½ cifre o superiore, Truevolt DMM
Schema a blocchi

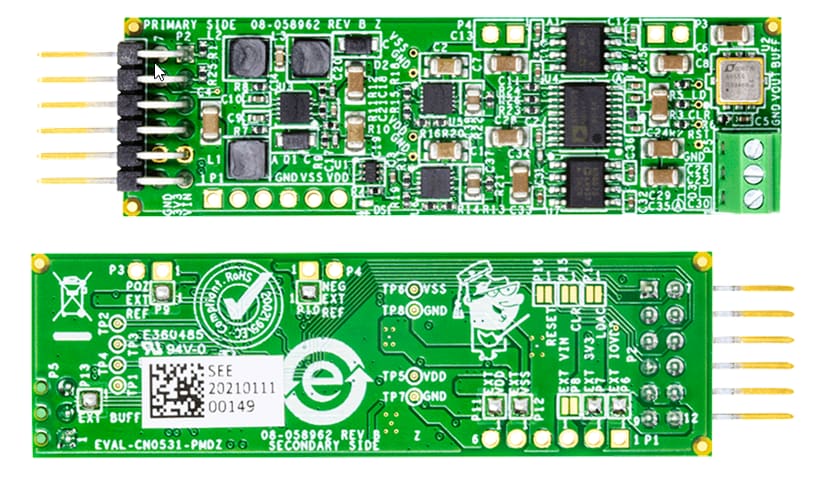

Layout anteriore e posteriore
Video
Pubblicato: 2021-04-12
| Aggiornato: 2022-03-11
