Analog Devices Inc. Sistema di sviluppo ADuCM420
Il sistema di sviluppo ADuCM420 di Analog Devices Inc. dispone di package completo per valutare tutte le caratteristiche del microcontroller analogico ad alta precisione ADuCM420. ADuCM420 è un dispositivo a package singolo completamente integrato che incorpora periferiche analogiche ad alte prestazioni insieme a periferiche digitali. ADuCM420 include 12 canali AINx esterni, DAC a uscita di tensione (VDAC) e varie funzioni condivise con gli ingressi/uscite per uso generico (GPIO) configurabili tramite registri.
Il sistema di sviluppo ADuCM420 ADI implementa un regolatore lineare a basso rumore e bassa caduta di tensione (LDO) per alimentare il dispositivo. Il sistema di sviluppo è alimentato con le seguenti opzioni: blocco terminale da 5 V da alimentatori da banco, adattatore a montaggio a parete da 9 V o alimentazione USB.
Caratteristiche
- Interfaccia tramite emulatore mIDAS-Link
- Le opzioni di alimentazione includono adattatore wart a parete da 9 V, blocco terminale di alimentazione esterno da 5 V o alimentazione USB
- Il sistema di sviluppo ADuCM420 facilita la valutazione delle prestazioni di ADuCM420 con un minimo di componenti esterni
Contenuto del kit
- Scheda di valutazione EVAL-ADUCM420QSP1Z
- Emulatore mIDAS-Link
- 1 cavo USB
Software
- Installatore ADuCM420
- MDIOWSD
- Keil® μVision®5
- Installatore IAR
- Software IDE IAR
Risorse aggiuntive

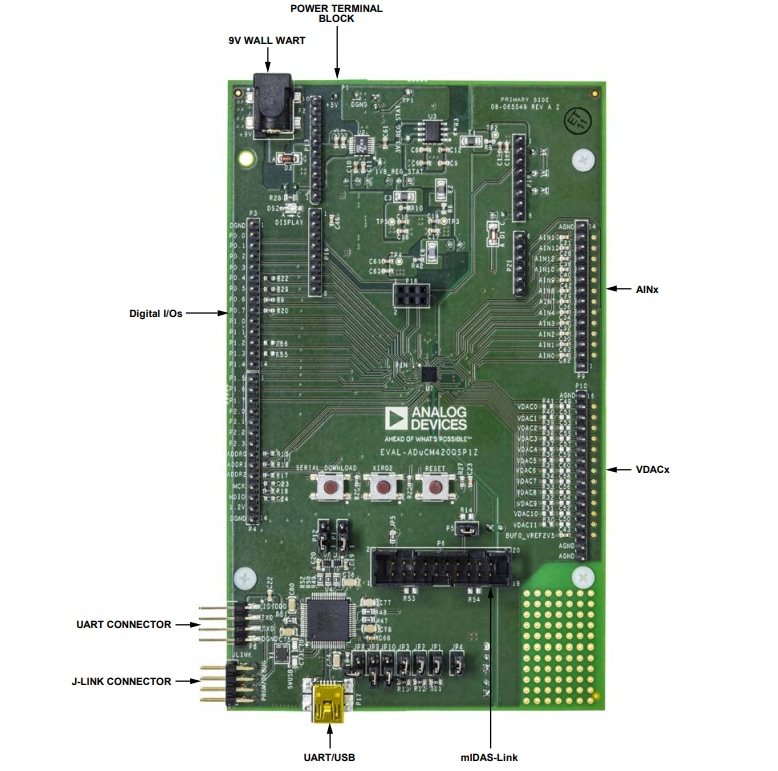

Layout
Panoramica posteriore e anteriore
Pubblicato: 2021-03-09
| Aggiornato: 2022-03-11
