Analog Devices Inc. Schede di valutazione EVAL-ADP2380/ADP2381
Le schede di valutazione EVAL-ADP2380/ADP2381 di Analog Devices Inc. sono intese a valutare le prestazioni dell'ADP2380 e dell'ADP2381 con un layout quasi ideale della scheda per circuito stampato (PCB). Le schede presentano una frequenza di commutazione che può essere programmata tra 250 kHz e 1,4 MHz, o sincronizzata con un clock esterno con uno spostamento di fase a 180°, che offre la possibilità di una soluzione di potenza multifase impilabile.
L'uscita della scheda di valutazione ADI ADP2380/ADP2381 è preimpostata a 3,3 V e la frequenza di commutazione è impostata a 500 kHz. Le diverse impostazioni della tensione di uscita sono ottenute modificando i componenti passivi appropriati. L'intervallo di temperatura ambiente di funzionamento delle schede EVAL-DP2380/ADP2381 è compreso tra -40 °C to +85 °C.
Caratteristiche
- Tensione di ingresso da 4,5 V a 20 V
- Precisione tensione di uscita ±1%
- MOSFET a monte da 44 mΩ integrato
- Corrente di uscita continua
- 4A per l'ADP2380
- 6A per l'ADP2381
- Frequenza di commutazione programmabile da 250 kHz a 1,4 MHz
- Si sincronizza con un clock esterno da 250 kHz a 1,4 MHz
- Sincronizzazione fuori fase a 180°
- UVLO programmabile
- Uscita di alimentazione efficiente
- Compensazione esterna
- Avvio graduale interno con opzione di regolazione esterna
- Avvio in un'uscita precaricata
Panoramica schede di valutazione

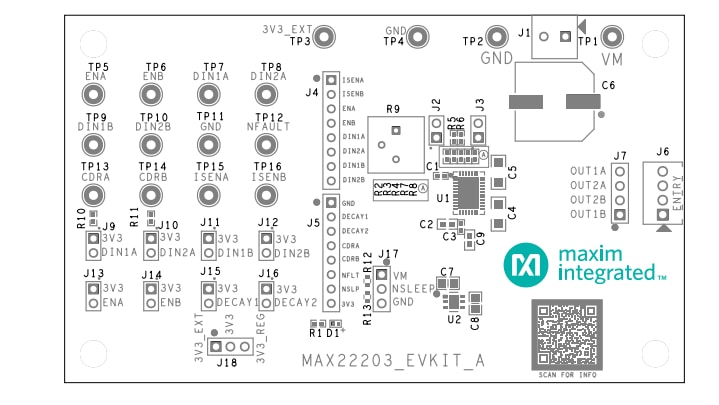

LAYOUT PCB
Pubblicato: 2021-03-09
| Aggiornato: 2022-03-11
