Analog Devices Inc. Scheda di valutazione EVAL-ADL8124
La scheda di valutazione EVAL-ADL8124 di Analog Devices è una piattaforma pronta all'uso progettata per semplificare il test e la caratterizzazione dell'amplificatore a basso rumore (LNA) a doppio canale ADL8124. La EVAL-ADL8124 dispone di due percorsi di segnale indipendenti, ciascuno dotato di connettori coassiali femmina da 2,92 mm per l'ingresso e uscita, consentendo una valutazione semplice delle prestazioni dell'amplificatore su una portata di frequenza di funzionamento completa da 1 GHz a 20 GHz. La scheda include tutti i componenti di polarizzazione necessari e funziona con un'alimentazione singola da 3,3 V, rendendo la scheda facile da integrare in configurazioni di laboratorio standard per la misura del guadagno, della cifra di rumore, della perdita di ritorno e della linearità.
Ogni canale è realizzato con un percorso di segnale da 50 Ω e include condensatori di blocco CC e tee di polarizzione per supportare segnali RF accoppiati in CA. La progettazione compatta consente agli utenti di valutare entrambi i canali simultaneamente o indipendentemente, e il layout della scheda è ottimizzato per ridurre al minimo il degrado del segnale e garantire una valutazione accurata delle prestazioni. Sia che venga utilizzata per test da banco sia per la prototipazione di sistemi, la EVAL-ADL8124 di Analog Devices fornisce un modo affidabile e pratico per esplorare le capacità dell'LNA ADL8124.
Caratteristiche
- Scheda di valutazione a 4 strati in materiale Rogers 4350B e Isola 370HR, con spessore nominale di 1,57 mm (62 mils)
- Connettori RF coassiali femmina da 2,92 mm con montaggio end-launch
- Attraverso il percorso di calibrazione (spopolato)
- Tracce RF con piano di massa da 50 Ω, guida d'onda coplanare
- Intervallo di temperatura di funzionamento: da -55 °C a +125 °C
Applicazioni
- Telecomunicazioni
- Strumentazione di prova
- Settore militare
Apparecchiature necessarie
- Generatore di segnale RF
- Analizzatore di spettro RF
- Analizzatore di rete RF
- Alimentazione 3,3 V, 200 mA
Risorse
Panoramica

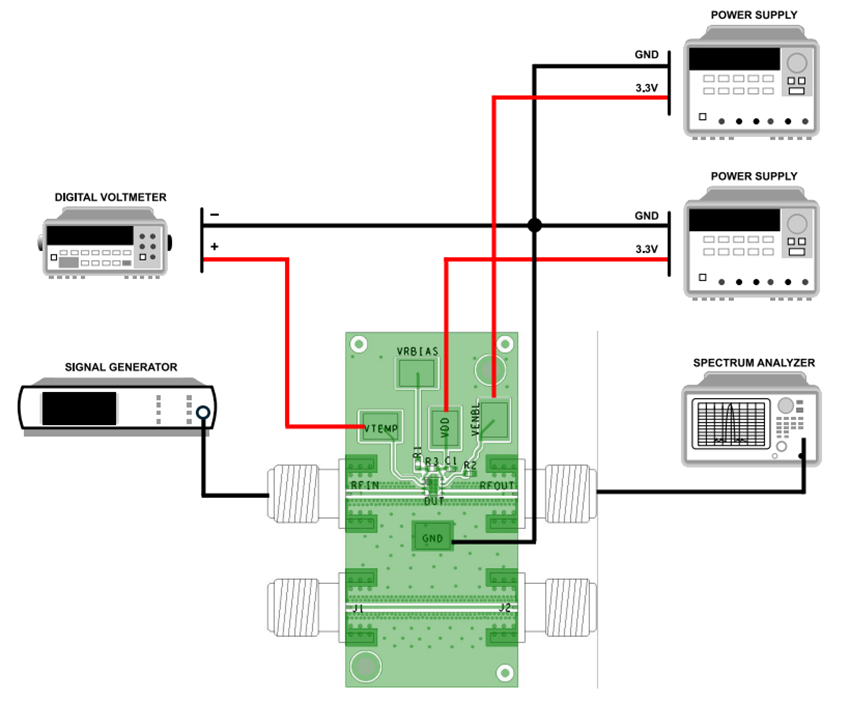

Schema a blocchi di funzionamento
Schematico
