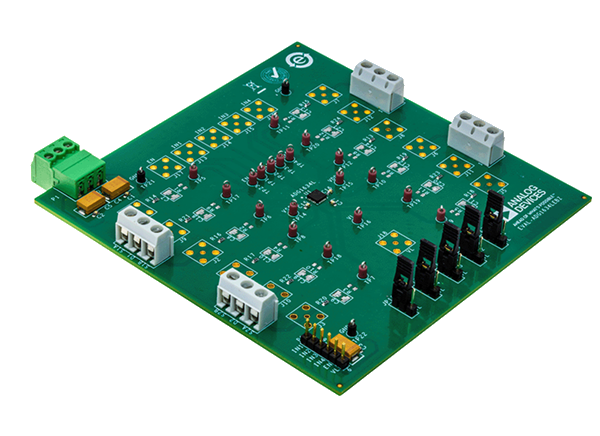

Analog Devices Inc. Scheda di valutazione EVAL-ADG1634LEBZ per ADG1634L
La scheda di valutazione EVAL-ADG1634LEBZ Analog Devices Inc. è progettata per l'ADG1634L. L'ADG1634L contiene quattro interruttori unipolari e bipolari (SPDT) indipendenti. Ogni interruttore conduce ugualmente bene in entrambe le direzioni quando è acceso, e ogni interruttore ha una gamma di segnali di ingresso che si estende fino alle alimentazioni. Da spento, blocca i livelli di segnale fino alle alimentazioni. Un pin di alimentazione esterno VL offre flessibilità di controllo logico per i controlli logici inferiori. ADG1634L è conforme agli standard JEDEC da 1,2 V e 1,8 V.
ADG1634L si trova al centro del modulo Analog Devices Inc. EVAL-ADG1634LEBZ. Sono inclusi otto punti di test da collegare a ciascuno dei pin della sorgente. Per gli ingressi di drenaggio sono inclusi zoccoli subminiaturizzati versione B (SMB). Tre terminali a vite alimentano il dispositivo. Se necessario, è disponibile un collettore a 5 pin per la tensione digitale definita dall'utente. Per l'utilizzo della EVAL-ADG1634L è necessario consultare la scheda tecnica dell'ADG1634L insieme al manuale d'uso.
Caratteristiche
- I singoli collettori in linea offrono flessibilità per i segnali di ingresso logici da 1,2 V o 1,8 V dell'FPGA (Field Programmable Gate Array) o del microcontroller.
- Sono disponibili prese per resistenze o condensatori SMD per l'aggiunta di componenti passivi.
- Le prese dei connettori SMB offrono flessibilità per i segnali di ingresso e di uscita
Contenuto del kit
- Scheda di valutazione EVAL-ADG1634LEBZ
Apparecchiature necessarie
- Sorgente di tensione CC (VDD/VSS)
- ±5 V per alimentazione doppia
- Alimentazione logica digitale opzionale (Vl)
- Da 1,1 V a 1,3 V per logica a 1,2 V
- Da 1,65 V a 1,95 V per logica da 1,8 V
- Sorgente di segnale analogico
- Metodo per misurare la tensione, come un multimetro digitale (DMM)

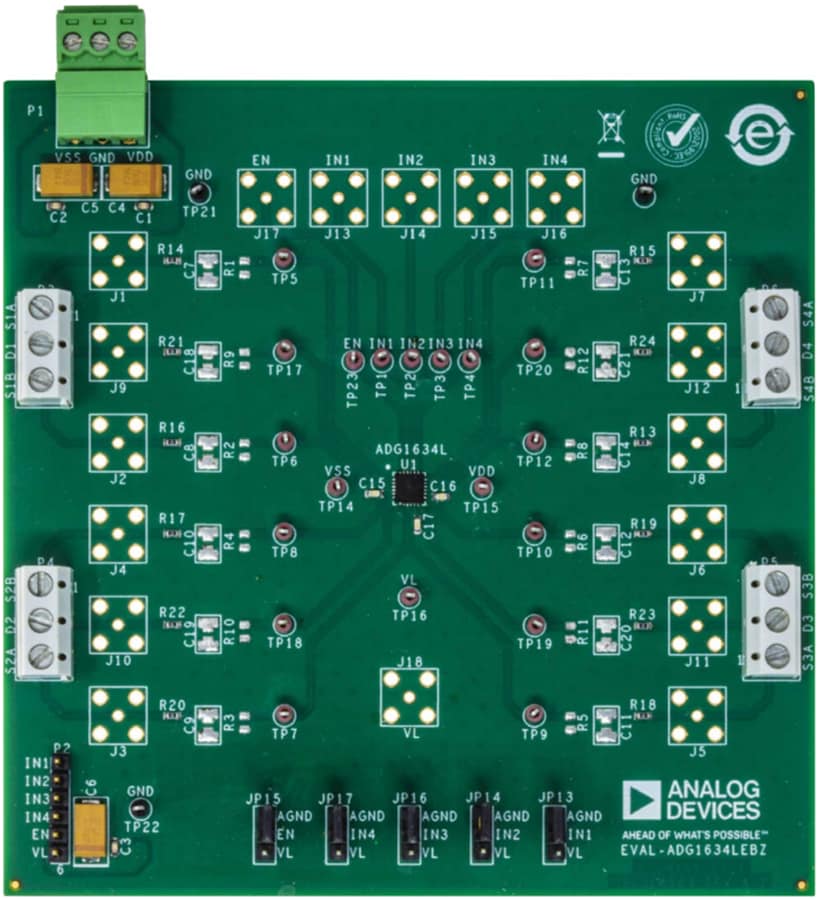

Layout della scheda
Prodotto correlato
Analog Devices Inc. Interruttore SPDT quadruplo ADG1634L
Interruttore analogico iCMOS® comprendente quattro interruttori SPDT selezionabili in modo indipendente.
Pubblicato: 2022-05-24
| Aggiornato: 2022-06-15
