Analog Devices Inc. Scheda di valutazione EVAL-ADATE304
La scheda di valutazione EVAL-ADATE304 di Analog Devices ha una progettazione completa di funzionalità per consentire una semplice valutazione di ADATE304. L'ADATE304 è un driver doppio integrato, comparatore, carico attivo (DCL) e un’unità di misurazione parametrica a quattro quadranti per pin (PPMU). Il tipo EVAL-ADATE304BBCZ offre connessioni di breakout attraverso i terminali SMA per tutti gli ingressi e le uscite del segnale. Le coppie differenziali sono fornite con 50 tracce di impedenza controllate daΩ con lunghezze uguali.
L'EVAL-ADATE304BBCZ richiede solo due alimentatori, +21 V e -10 V. I regolatori integrati creano tutte le altre tensioni necessarie per il dispositivo. Un chip UART USB integrato fornisce le comunicazioni SPI EVAL-ADATE304BBCZ. I connettori a jumper SPI consentono agli utenti di bypassare l’UART e collegare i segnali SPI per la valutazione. L’impostazione predefinita è per il controllo tramite la porta USB. La comunicazione con il software della scheda di valutazione ADATE304 avviene tramite USB e gli indicatori LED (light emitting diode) sull'EVAL-ADATE304BBCZ producono display per i dati di lettura e scrittura.
Caratteristiche
- Scheda di valutazione completa per l'ADATE304
- Tensioni di alimentazione di +21 V e -10 V, regolatori di tensione integrati
- Ingressi e uscite del segnale di Breakout attraverso connettori SMA
- Indicatori a LED per dati di lettura e scrittura
- Coppie differenziali fornite con tracce di impedenza controllate da 50Ω con lunghezze uguali
- Software PC per il controllo tramite USB
Apparecchiature necessarie
- PC con Windows®
- Cavo USB da tipo A a tipo B (almeno USB 2.0)
- Cavi connettori e alimentatori da banco
- Generatore di temporizzazione dati (DTG) o equivalente
- Oscilloscopio
Risorse aggiuntive

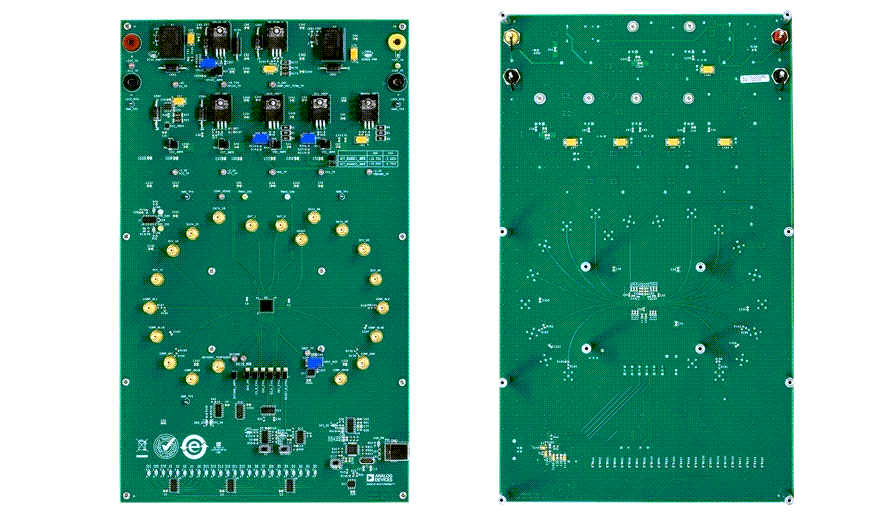

Layout
