Analog Devices Inc. Scheda di valutazione EVAL-AD9986
La scheda di valutazione EVAL-AD9986 di Analog Devices Inc. fornisce tutti i circuiti di supporto necessari per utilizzare l'AD9986 in varie modalità e configurazioni. L'AD9986 è un dispositivo altamente integrato con un nucleo DAC RF a frequenza di campionamento massima di 12 GSPS a 16 bit e un nucleo ADC RF a 12 bit e velocità di 6 GSPS. L'AD9986 offre quattro canali trasmettitore e due canali ricevitori con quattro trasmettitori, due configurazioni ricevitori (4T2R). La scheda di valutazione si collega all'ADS9-V2EBZ per la valutazione con il software ACE.
La scheda di valutazione EVAL-AD9986 ADI permette al software ACE di consentire all'utente di impostare il MxFE® in varie modalità e di acquisire i dati del convertitore analogico/digitale (ADC) per l'analisi. Il software DPGDownloaderLite (incluso nell'installazione ACE) genera e trasmette vettori ai convertitori da digitale ad analogico (DAC), che possono essere inviati a un analizzatore di spettro per ulteriori analisi.
Caratteristiche
- Scheda di valutazione completamente funzionale per l'AD9986
- Opzione per passare al clocking diretto esterno
- Il software per PC per il controllo con clock di analisi, controllo, valutazione (ACE) fornito dal HMC7044 gestisce il dispositivo e il clock FPGA
Contenuto del kit
- Scheda di valutazione AD9986-FMCB-EBZ
- Cavi femmina a pressione subminiaturizzati (SMP-F) a cavi femmina (SMA-F) versione A subminiaturizzati (solo per le schede AD908xFMCA-EBZ)
- Schede MicroSD
- AD-FMC-SDCARD
- ADS9V2-UZSD-MXFE
Caratteristiche hardware
- Scheda di acquisizione dati basata su FPGA ADS9-V2EBZ
- Generatore di segnale per ingresso analogico
- Analizzatore di spettro (per misurare l'uscita DAC) CAVO SMA adattatore SMA da femmina a femmina (opzionale)
- Adattatore da Ethernet a USB (opzionale)
- PC con porta USB e porta Ethernet Windows 7 o sistema operativo più recente
Software
- Software di analisi, controllo, valutazione (ACE)
- Software DPGDownloaderLite (incluso nell'installazione ACE)
- WinSCP (o software Telnet simile)
Prodotti correlati
Analog Devices Inc. Trasmettitore RF e ricevitore di osservazione 4T2R AD9986
Un dispositivo altamente integrato con un nucleo DAC 12GSPS RF DAC a 16 bit e un nucleo ADC RF con velocità 6GSPS.
Layout

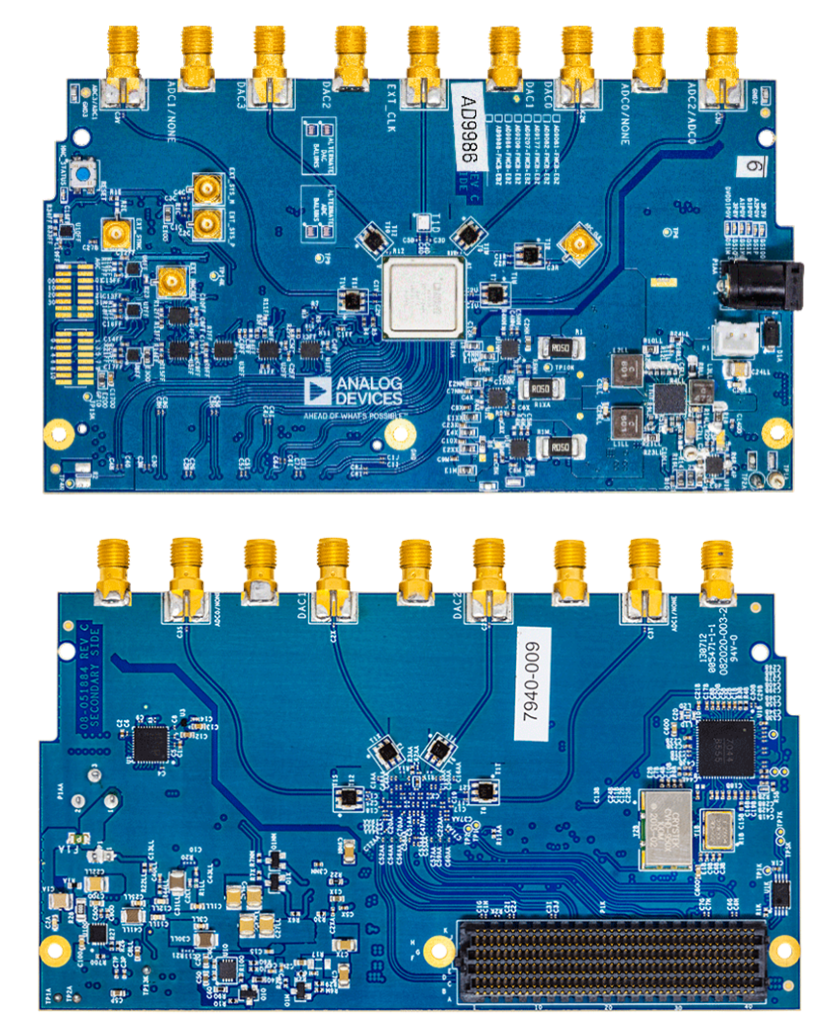

Panoramica posteriore e anteriore
