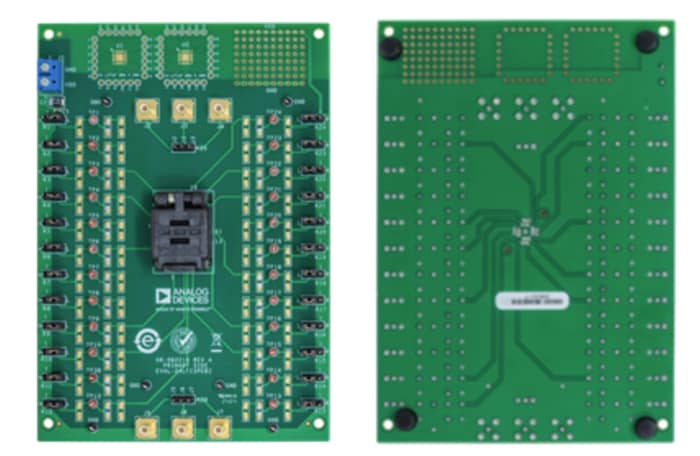

Analog Devices Inc. Scheda di valutazione EVAL-24LFCSP
La scheda di valutazione EVAL-24LFCSP di Analog Devices Inc. è una piattaforma di sviluppo progettata per facilitare la valutazione e il collaudo dei circuiti integrati di Analog Devices in un package Lead Frame Chip Scale (LFCSP). Questa scheda di valutazione è utilizzata principalmente per valutare le prestazioni degli isolatori digitali e di altri dispositivi analogici o a segnale misto che richiedono isolamento del segnale, traslazione dei livelli di tensione o una trasmissione dati robusta in ambienti difficili. La scheda offre agli ingegneri un metodo pratico per valutare caratteristiche chiave come l'immunità al rumore, l'integrità del segnale e le prestazioni di isolamento.
La scheda è ampiamente applicabile in settori come l'automazione industriale, il settore automobilistico, le comunicazioni, i dispositivi medicali e la gestione dell'energia, dove l'isolamento è fondamentale per garantire l'affidabilità e la sicurezza dei sistemi elettronici. Contribuisce a ottimizzare i progetti dei sistemi, ridurre il rumore e prevenire interferenze tra sottosistemi, garantendo prestazioni ottimali nelle applicazioni sensibili. Grazie a un'interfaccia accessibile e alla facile integrazione nelle configurazioni di test, la scheda EVAL-24LFCSP di Analog Devices è uno strumento di grande valore per gli ingegneri che lavorano sull'isolamento del segnale e sulle tecnologie correlate.
Caratteristiche
- Scheda di valutazione LFCSP a 24 pin, 4 mm × 4 mm
- Connettore facilmente sostituibile per il dispositivo principale
- Connettore a pin dorati per l'aggiunta di componenti passivi
- Connettori SMB per l'ingresso e l'uscita dei segnali
- Spazio aggiuntivo sulla scheda per la prototipazione
Applicazioni
- Isolamento nell'automazione industriale
- Sistemi di comunicazione
- Automotive
- Sistemi di gestione dell'energia
- Apparecchiature di prova e di misurazione
- Dispositivi medici
- Elettronica di consumo
- Sistemi di energia rinnovabile
- Attrezzature ad alto voltaggio
- Dispositivi di consumo e dispositivi per la casa intelligente
- Internet industriale delle cose (IoT)
- Settore militare e aerospaziale
Apparecchiature necessarie
- Sorgente di tensione CC
- Sorgente di segnale analogico
- Metodo per misurare la tensione, come un multimetro digitale (DMM)
Panoramica
