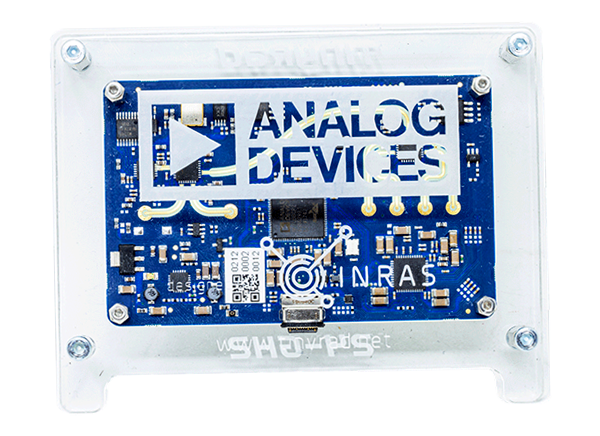

Analog Devices Inc. Modulo di valutazione radar EV-TINYRAD24G

Il modulo di valutazione radar EV-TINYRAD24G di Analog Devices Inc. consente l’implementazione e il collaudo delle applicazioni di rilevamento radar nella banda per uso industriale, scientifico e medico (ISM) 24 GHz. Questo modulo utilizza segnali radio a onda continua modulata in frequenza (FMCW) e un array antenna integrato in uno schema radar MIMO (Multiple Input Multiple Output). Il modulo di valutazione EV-TINYRAD24G presenta una risoluzione in distanza di 60 cm con una portata di 100 m, due antenne di trasmissione front-side e quattro antenne di ricezione front-side. Queste antenne combinate, simili al Beamforming digitale (DBF), consentono al modulo TinyRad di rilevare contemporaneamente distanza, velocità e posizione angolare di più bersagli. Questo modulo offre MMIC di ricezione 24 GHz sul lato inverso ADF5904, PLL (Phase-Locked Loop) 13 GHz sul lato inverso ADF4159, ADC a 4 canali a 16 bit e lato inversoADAR7251 e DSP Blackfin^® ADSP-BF706 sul lato inverso. I dati grezzi del convertitore analogico/digitale (ADC) sono inviati al PC dal processore di segnale digitale (DSP) Blackfin ADSP-BF706 integrato. Le applicazioni tipiche includono il rilevamento e il tracciamento del bersaglio.

Caratteristiche

Radar FMCW MIMO da 24 GHz a 24,25 GHz
Temporizzazione di misurazione FMCW flessibile
Risoluzione di distanza: 60 cm, portata = 100 m (per RCS = 1 m²)
Ampiezza del fascio 3 dB = 75 ° in azimuth e 15 ° in elevazione con risoluzione azimuth utilizzando la stima dell’angolo MIMO = 20 °

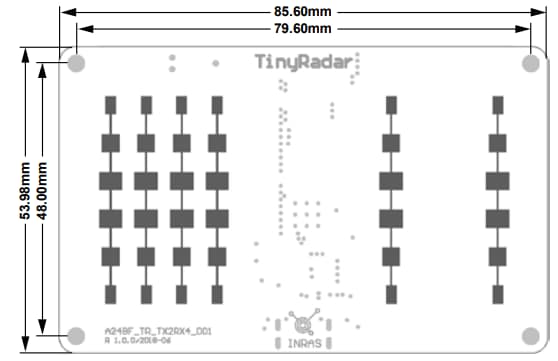

PCB 85 mm x 55 mm
Due antenne di trasmissione sul lato anteriore
Quattro antenne di ricezione sul lato anteriore

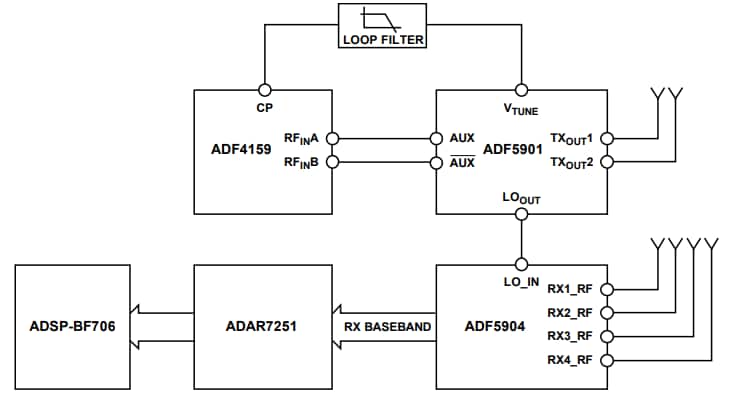

Circuito integrato a microonde monolitico di trasmissione (MMIC) 24 GHz ADF5901 sul lato inverso
MMIC di ricezione a 24 GHz ADF5904 sul lato inverso
