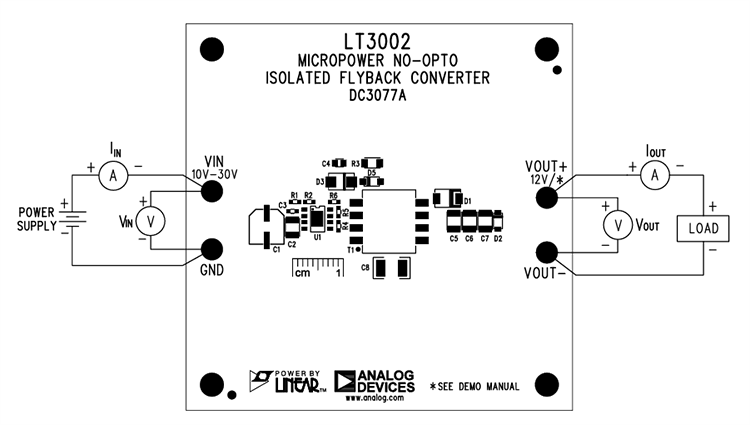

Analog Devices Inc. Circuito di dimostrazione per LT3002

Il circuito di dimostrazione di Analog Devices Inc. è un convertitore flyback compatto senza opto isolato con LT3002  ed eroga 12 V e mantiene una regolazione rigorosa. Presenta una corrente di carico da 5 mA a 1,1 A su una tensione di ingresso da 10 V a 30 V. La capacità di corrente di uscita aumenta con la tensione di ingresso.L’induttanza di dispersione del trasformatore    causa un picco di tensione sul lato primario dopo lo spegnimento dell’interruttore di alimentazione. Il picco di induttanza di dispersione è limitato nella tensione nominale del MOSFET di 65 V. Dispone di uno snubber RC e di un morsetto TVS che smorzano il segnale e bloccano la tensione di drain del MOSFET a un livello sicuro.
