Analog Devices Inc. DC3021A scheda dimostrativa LTC3310S
DC3021A scheda dimostrativa LTC3310S Analog Devices Inc. fornisce un design collaudato per valutare LTC3310S Synchronous Step-Down Silent Switcher® 2. Il LTC3310S Synchronous Step-Down Silent Switcher® 2 CC-CC può fornire fino a 10 A di corrente di uscita da un'alimentazione di ingresso da 2,25 V a 5,5 V. L'architettura del Silent Switcher 2 in combinazione con i condensatori di bypass a hot loop interni, integra sia basse EMI che alta efficienza a frequenze di commutazione fino a 5 MHz.
Il circuito di dimostrazione DC3021A ADI è configurato per funzionare in modalità continua forzata con una frequenza di commutazione di 2 MHz ma può essere configurato per la modalità a salto di impulsi e diverse frequenze di commutazione. Il DC3021A ha anche un filtro EMI per ridurre le EMI di conduzione. Questo filtro EMI può essere incluso applicando la tensione di ingresso al terminale VIN EMI.
Specifiche
- Intervallo di tensioni di ingresso da 2,25 V a 5,5 V
- Intervallo di tensione 1,0 V VOUT
- Corrente di uscita 10 A
- Frequenza di commutazione da 1,8 MHz a 2,2 MHz
- Posizionamento della tensione attiva da 1,7 mV/a a 3,1 mV/A VOUT
Risorse aggiuntive
Prodotti correlati
Analog Devices Inc. Commutatore step-down sincrono Silent Switcher® 2 LTC3310S
In grado di fornire fino a 10 A di corrente di uscita da un’alimentazione di ingresso da 2,25 V a 5,5 V.

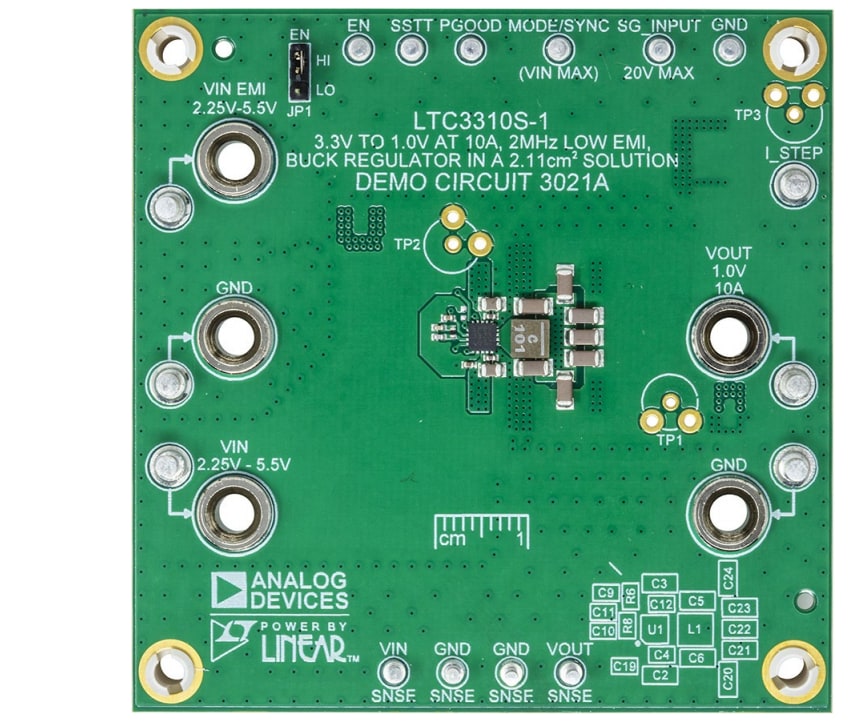

Layout scheda
Configurazione test
Pubblicato: 2021-04-08
| Aggiornato: 2022-03-11
