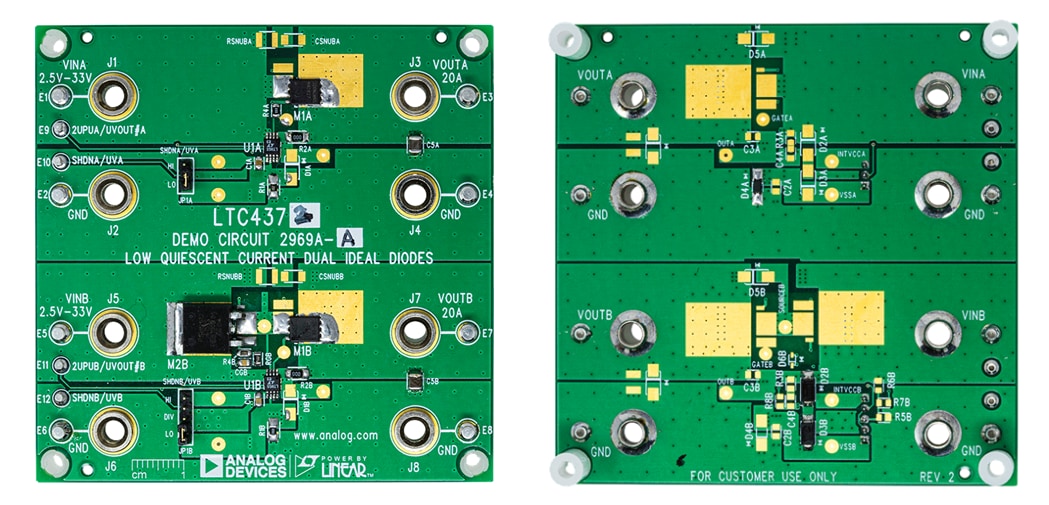

Analog Devices Inc. Schede dimostrative LTC4372/LTC4373 DC2969A-A/B

Le schede dimostrative DC2969A-a/b LTC4372/LTC4373 di Analog Devices Inc. dimostrano i controller per diodi ideali a bassa corrente di riposo LTC4372 e LTC4373.  L'opzione DC2969A-a è assemblata con il controller LTC4372, mentre il DC2969A-B è prodotto con il controller LTC4373. ADI DC2969A include due circuiti di diodi ideali indipendenti per la ripartizione di una massa comune, che operano in un intervallo compreso tra 2,5 e 33 V e proteggono il carico da ingressi inversi fino a –28 V. Uno di questi circuiti comprende un interruttore di carico lato alto in serie con il diodo ideale che consente di controllare l'accensione e lo spegnimento del carico con il ponticello SHDN/UV. Inoltre, le cadute di ingresso sono bloccate dall'uscita, consentendo ai condensatori di trattenere il carico in caso di guasto della potenza di ingresso.
