Analog Devices Inc. Sistema dimostrativo DC2733A per LTC4249
Il sistema dimostrativo DC2733A di Analog Devices Inc. è progettato per LTC4249. LTC4249 è un interruttore di circuito elettronico (ECB) doppio da 65 V che viene fornito con i monitor di corrente. L'LTC4249 fornisce doppi interruttori di circuito indipendenti da 1,2 A, 75 mΩ che possono funzionare in modo indipendente o lavorare insieme in parallelo. Ogni canale dell'interruttore di circuito ha i propri pin di abilitazione, pronto e IMON. La scheda dimostrativa DC2733A di Analog Devices Inc. consente l'accesso a entrambi i canali dell'LTC4249, comprese le uscite RDY e IMON indipendenti e gli ingressi EN. I resistori ai pin IMON impostano le soglie dell'interruttore di circuito nonché i guadagni da corrente a tensione IMON. Il CI assorbe l'alimentazione dall'ingresso IN1.
Caratteristiche
- Dimostra i canali dell'interruttore di circuito doppio LTC4249
- Monitora la corrente di ciascun canale con IMON
- Canali paralleli multipli gang per correnti maggiori
- Comodo controllo di abilitazione a pulsante integrato
Apparecchiature necessarie
- Scheda DC2733
- Alimentazione di ingresso compresa tra 6 V e 65 V
- Due carichi da 1,2 A
Risorse aggiuntive

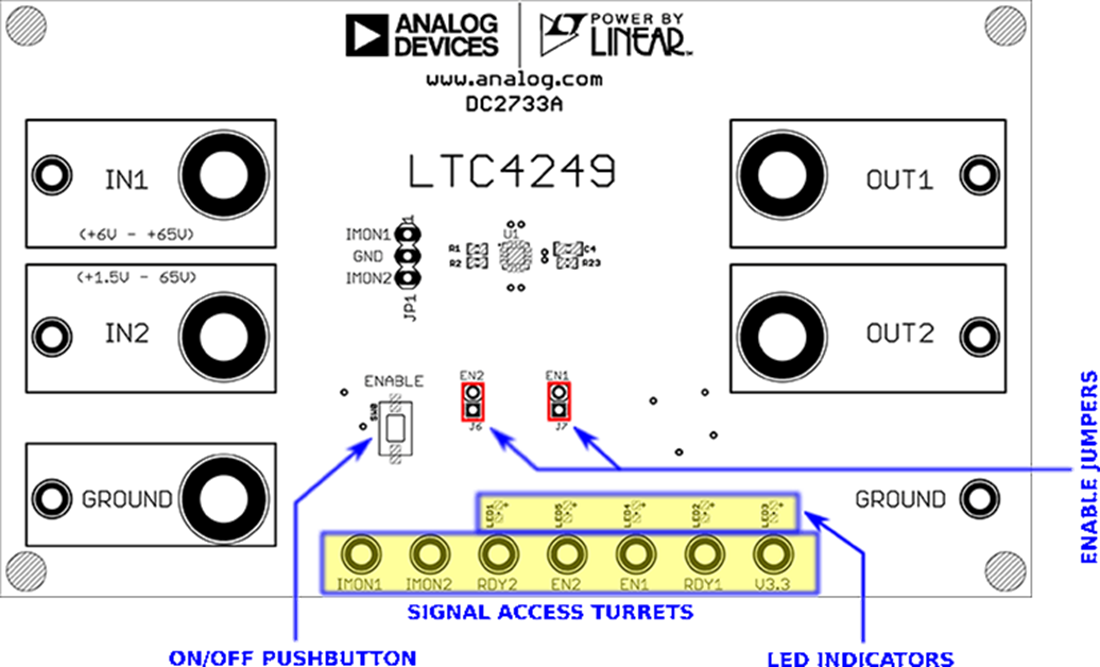

Layout scheda
Prodotto correlato
Analog Devices Inc. Interruttore di circuito elettronico (ECB) doppio LTC4249
Il dispositivo fornisce una protezione da sovracorrente indipendente a una coppia di carichi.
Pubblicato: 2021-10-29
| Aggiornato: 2022-03-11
