Analog Devices Inc. Schede dimostrative LT8698S DC2688A-A/B

Le Schede dimostrative DC2688A-A/B LT8698S di Analog Devices Inc. sono configurate per valutare il funzionamento dei Caricatori USB LT8698S e LT8698S-1. I Caricatori USB LT8698S e LT8698S-1 sono regolatori di commutazione step-down monolitici compatti, ad alta efficienza e sincroni progettati per alimentare la guida VBUS USB da 5 V con fino a 3 A da una tensione di ingresso fino a 42 V.

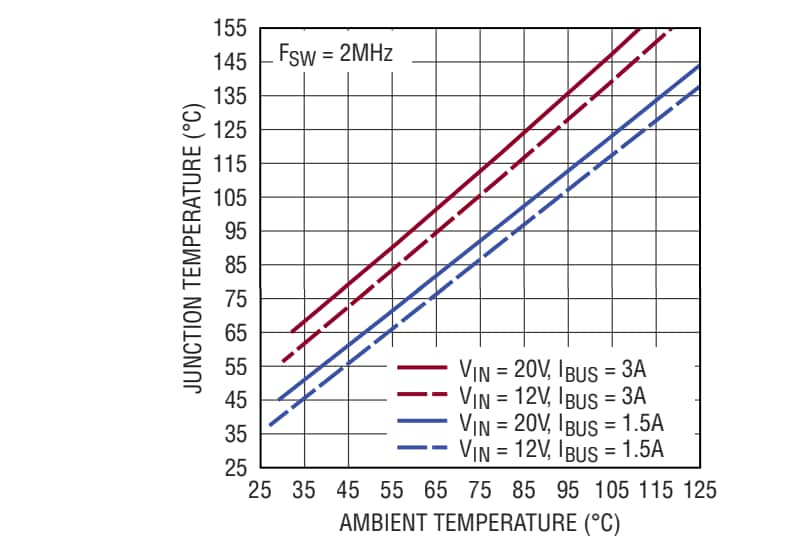

I pad esposti sulla Scheda di dimostrazione DC2688A ADI fungono da dissipatore di calore e sono collegati elettricamente a terra. Per mantenere bassa la resistenza termica, il piano di terra viene esteso il più possibile e gli utenti aggiungono raggi termici sotto e vicino all'LT8698S. Inoltre, questo piano di terra è situato all'interno della scheda a circuito e sul lato inferiore.
