Analog Devices Inc. Schede di valutazione ADXRS290
Le schede di valutazione ADXRS290 di Analog Devices Inc. offrono una piattaforma di sistema di valutazione del sensore inerziale per il giroscopio a doppio asse ADXRS290. Il giroscopio a doppio asse ADXRS290 è un sensore di velocità angolare (giroscopio) a due assi in piano (passo e rollio) ad alte prestazioni progettato per le applicazioni di stabilizzazione.

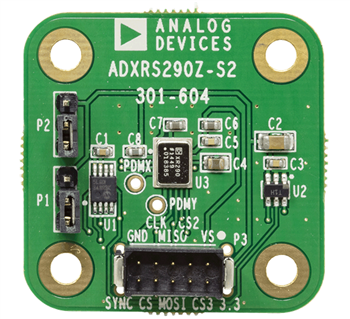

EVAL-ADXRS290Z è una semplice scheda di breakout che consente una rapida valutazione di ADXRS290 e ha due set di vie distanziate da 0,1 pollici, per una popolazione di collettori a 5 pin, per l'accesso a tutte le linee di alimentazione e di segnale. EVAL-ADXRS290Z-M è un sistema di valutazione del sensore inerziale che include una versione socket della scheda satellite. EVAL-ADXRS290Z-M2 include una versione saldata della scheda satellite. La scheda satellite EVAL-ADXRS290Z-S offre una versione a presa indipendente, mentre la scheda satellite EVAL-ADXRS290Z-S2 è una versione saldata indipendente.
La scheda di valutazione/prototipazione compatibile PMOD EVAL-ADXRS290-PMDZ è una scheda di misurazione del sensore giroscopio a due assi a basso rumore e basso costo. Durante la prototipazione, questa scheda viene utilizzata in combinazione con la piattaforma di sviluppo ADICUP3029.
Caratteristiche
- Piattaforma flessibile di valutazione del sensore inerziale
- La scheda principale singola opera con schede satellitari intercambiabili
- Separa la DUT dal controller per test ambientali accurati
- Streaming continuo per la registrazione dei dati dei file
- Cavo USB standard per alimentazione e comunicazioni
- Interfaccia grafica (GUI) basata su PC
- Installazione semplice e veloce
Prodotti correlati
Analog Devices Inc. Giroscopio a doppio asse ADXRS290
Sensore di velocità angolare di rollio e beccheggio ad alte prestazioni progettato per l'uso in applicazioni di stabilizzazione.
Risorse aggiuntive
Panoramica della scheda
| Codice prodotto | Scheda dati | Tipo | Temperatura di lavoro massima | Prodotto |
|---|---|---|---|---|
| EVAL-ADXRS290Z-S |  |
Accelerometer, Gyroscope Sensor | + 105 C | Satellite Boards |
| EVAL-ADXRS290Z-M2 | |
Accelerometer, Gyroscope Sensor | + 105 C | Evaluation Boards |
| EVAL-ADXRS290Z-S2 | |
Accelerometer, Gyroscope Sensor | + 105 C | Satellite Boards |
| EVAL-ADXRS290-PMDZ | |
Gyroscope Sensor | + 85 C | Evaluation Boards |
| EVAL-ADXRS290Z-M | |
Accelerometer, Gyroscope Sensor | + 105 C | Evaluation Boards |
