Analog Devices Inc. Isolatori digitali a 6 canali ADuM36xN

Gli isolatori digitali a 6 canali ADuM36xN di Analog Devices Inc. si basano sulla tecnologia iCoupler®. Questi isolatori combinano la tecnologia CMOS (Complementary Metal-Oxide Semiconductor) e la tecnologia dei trasformatori monolitici back-to-back a nucleo d’aria per offrire prestazioni eccellenti. Gli isolatori ADuM36xN presentano un ritardo di propagazione massimo di 10 ns con una distorsione dell'ampiezza d'impulso inferiore a 3 ns a 5 V. Questi isolatori offrono inoltre una velocità dati massima garantita di 150 Mbps per il funzionamento a 5 V, un'immunità ai transitori di modo comune tipica di 180 kV/μs e un intervallo di traslazione di livello da 2,25 V a 5,5 V.

I canali dati degli isolatori ADuM36xN sono indipendenti e disponibili in diverse configurazioni con una tensione di tenuta nominale di 3 kVRMS. Questi isolatori sono disponibili in package QSOP a 16 terminali conforme a RoHS. Gli isolatori ADuM36xN sono utilizzati per l'isolamento dei segnali dei controller PWM, dei convertitori di dati SPI (Serial-Peripheral Interface) e in applicazioni di isolamento multicanale per scopi generici.

Caratteristiche

  • Elevata immunità ai transitori di modo comune: 180 kV/µs (tipica)
  • Elevata resistenza al rumore irradiato e condotto
  • Basso ritardo di propagazione di 6,2 ns (tip.), 10 ns (max.) per il funzionamento a 5 V
  • Basso consumo energetico dinamico, <1,65 ma/canale="" a="" 1="">
  • Traslazione di livello da 2,25 V a 5,5 V
  • Velocità dati massima garantita di 150 Mbps per il funzionamento a 5 V
  • Funzionamento ad alte temperature fino a 125 °C
  • Protezione ESD ±8 kV IEC 61000-4-2 attraverso la barriera di isolamento
  • Protezione ESD ±8 kV HBM sui pin di ingresso/uscita
  • Opzioni a sicurezza intrinseca alta (N1) o bassa (N0)
  • Package QSOP a 16 terminali conforme a RoHS
  • Approvazioni di sicurezza e conformità ai requisiti normativi
    • UL 1577
      • VISO = 3.000 VRMS per 1 minuto
    • DIN EN IEC 60747-17
      • VIORM = 636 VPEAK
    • IEC/EN/CSA 62368-1
    • IEC/CSA 60601-1
    • IEC/CSA 61010-1
    • CQC GB 4943.1 (in attesa)
  • Conforme allo standard AEC-Q100 per applicazioni nel settore automobilistico

Applicazioni

  • Isolamento dei convertitori di dati SPI (Serial-Peripheral Interface)
  • RS-485 e controller area network con isolamento bus di campo industriale CAN FD con data-rate flessibile
  • Isolamento del segnale del controller PWM
  • Isolamento multicanale per uso generico

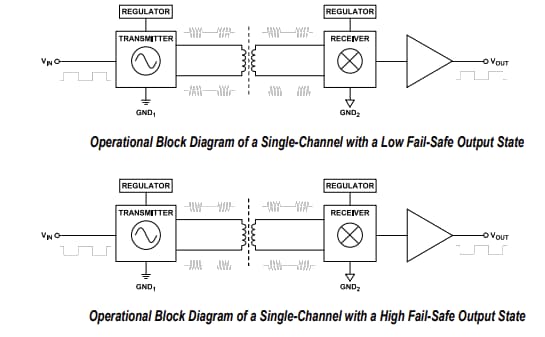

Diagrammi a blocchi

Schema a blocchi - Analog Devices Inc. Isolatori digitali a 6 canali ADuM36xN
Pubblicato: 2025-01-27 | Aggiornato: 2025-11-17
