Analog Devices Inc. Controller PowerPath™ ADPL83200 a bassa perdita
Il controller ADPL83200 PowerPath a bassa perdita™ di Analog Devices gestisce un canale P esterno MOSFET per fornire un comportamento di diodo quasi ideale per la commutazione di potenza o la ripartizione di carico. Questa funzionalità di controllo consente un ORing altamente efficiente di più fonti di alimentazione, prolungando la durata della batteria e riducendo l'auto-riscaldamento. Durante il funzionamento, la caduta di tensione attraverso il transistor a effetto campo a semiconduttore di metallo-ossido (MOSFET) è tipicamente di 20 mV.
Per le applicazioni con un adattatore a parete o un'altra sorgente di alimentazione ausiliaria, il carico viene automaticamente scollegato dalla batteria quando la sorgente ausiliaria è collegata. Due o più controller ADPL83200 di ADI possono essere interconnessi per consentire il caricamento di ripartizione su più batterie o di carica di varie batterie da un singolo caricatore.
L'ADPL83200 è alloggiato in un package ThinSOT a basso profilo (1 mm).
Caratteristiche
- Sostituzione a bassissima perdita per diodi di ripartizione dell'alimentazione
- Componenti esterni minimi
- Commutazione automatica tra sorgenti CC
- Semplifica la ripartizione del carico con più batterie
- 11 A di corrente di riposo bassa
- Intervallo di tensione dell'adattatore da 3 V a 28 V CA/CC
- Intervallo di tensione della batteria da 2,5 V a 28 V
- Protezione dall'inversione della batteria
- Drive di quasi tutte le dimensioni MOSFET per una vasta gamma di corrente requisiti
- Supporto di protezione del gate del MOSFET
- Ingresso di controllo manuale
- Package a basso profilo (1 mm) ThinSOT™
Applicazioni
- Telefoni cellulari
- Computer portatili e computer palmari
- Fotocamere digitali
- Periferiche alimentate tramite USB
- Gruppo statico di continuità
- Interruttore di alimentazione controllato dalla logica

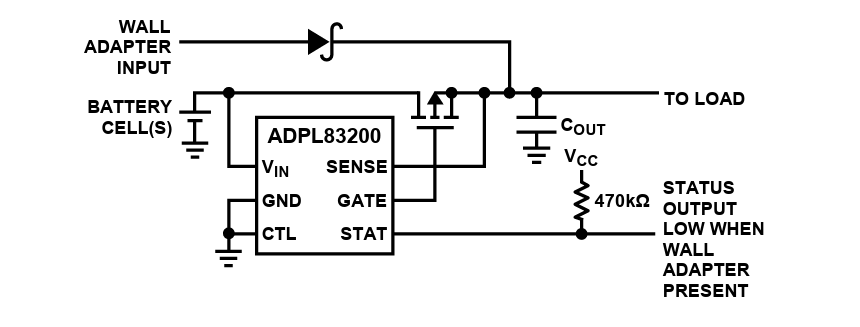

Applicazione tipica
ADPL83200 a confronto con la caduta di tensione diretta del diodo Schottky
Scheda
Analog Devices Inc. Scheda di valutazione EVAL-ADPL83200-IZ
La scheda è dotata del controller ADPL83200IS6 PowerPath™ a bassa perdita.
