Analog Devices Inc. Amplificatori di potenza ADPA7008
Gli amplificatori di potenza ADPA7008 di Analog Devices Inc. sono amplificatori di potenza distribuiti GaAs, pHEMT, MMIC, con potenza di uscita satura di 31 dBm (PSAT, 1W). ADPA7008 include un rilevatore di potenza on-chip integrato e compensato in temperatura che funziona da 20 GHz a 54 GHz.
Gli amplificatori di potenza ADI ADPA7008 offrono 17,5 dB di guadagno per piccoli segnali, una potenza di uscita per compressione di 1 dB (P1dB) di 30 dBm con un eccellente IP3 di 37 dBm tipico da 22 GHz a 40 GHz. Queste caratteristiche rendono ADPA7008 ideale per applicazioni lineari come quelle di contromisura elettronica e di strumentazione che richiedono 31 dBm di PSAT efficiente.
Inoltre, l'ingresso e le uscite RF sono accoppiati internamente e bloccati in CC per facilitare l'integrazione in gruppi di livello superiore. Il dispositivo richiede 1.500 mA da una tensione di alimentazione di 5 V (VDD).
ADPA7008 è disponibile in un pacchetto ceramico senza piombo da 7 mm × 7 mm con dissipatore di calore [LCC_HS] che presenta una bassa resistenza termica ed è compatibile con le tecniche di produzione a montaggio superficiale.
Caratteristiche
- 30 dBm tipici a 22 GHz - 40 GHz P1dB di uscita
- 31 dBm tipici a 22 GHz a 40 GHz PSAT
- 17,5 dB tipici a 22 GHz a 40 GHz di guadagno
- 12 dB tipici da 22 GHz a 40 GHz di perdita di ritorno in ingresso
- 9,5 dB tipici da 22 GHz a 40 GHz di perdita di ritorno in uscita
- 37 dBm tipici da 22 GHz a 40 GHz uscita IP3
- 5 V tipici con tensione di alimentazione di 1500 mA
- Ingresso e uscita accoppiati a 50 Ω
- Portachip ceramico senza piombo a 18 terminali, 7 mm × 7 mm, con dissipatore di calore [LCC_HS]
- Rilevatore di potenza integrato
Applicazioni
- Settore aerospaziale e difesa
- Strumentazione di test
- Comunicazioni

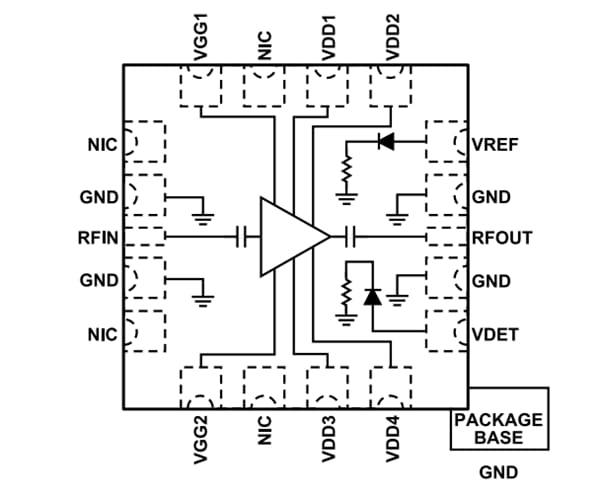

Schema a blocchi
