Analog Devices Inc. Amplificatore di potenza GaN da 20 W ADPA1122
L'amplificatore di potenza GaN da 20 W ADPA1122 di Analog Devices Inc. fornisce 43 dBm (20 W) con oltre il 43% di efficienza di potenza aggiunta (PAE) nell'intervallo di frequenza da 8,2 GHz a 11,8 GHz. L'amplificatore di potenza ADPA1122 in nitruro di gallio (GaN) offre una planarità di guadagno di ±0,5 dB da 9,6 GHz a 11 GHz. L'ADI ADPA1122 è ottimizzato per le applicazioni radar militari, marine e meteorologiche a impulsi.
L'ADPA1122 è alloggiato in un chip carrier in ceramica senza piombo a 18 terminali, 7 mm × 7 mm, con dissipatore di calore [LCC_HS]. Il package presenta una bassa resistenza termica ed è compatibile con le tecniche di produzione a montaggio superficiale.
Caratteristiche
- Amplificatore di potenza GaN da 20 W accoppiato internamente e accoppiato in CA
- Rilevatore di potenza RF integrato con compensazione della temperatura
- POUT con PIN = 22 dBm, 43,5 dBm tipico da 9,6 GHz a 11 GHz
- Guadagno di segnale ridotto di 31 dB tipico da 9,6 GHz a 11 GHz
- Guadagno di potenza con PIN = 22 dBm: 21,5 dB tipico da 8,2 GHz a 11 GHz
- Il PAE è del 46% tipico da 9,6 GHz a 11 GHz
- Tensione di alimentazione di 28 V a 200 mA con ciclo di lavoro del 10%
- Package LCC_HS a 18 terminali, 7 mm × 7 mm
Applicazioni
- Radar meteorologici
- Radar marini
- Radar militari

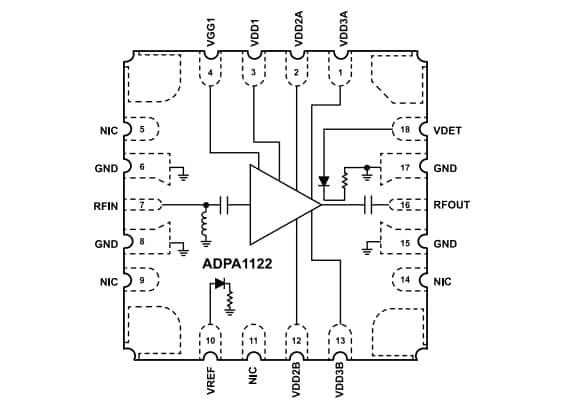

Diagramma a blocchi funzionale
Pubblicato: 2023-05-18
| Aggiornato: 2023-05-30
