Analog Devices Inc. Amplificatori di potenza GaN ADPA1112
Gli amplificatori di potenza ADPA1112 di nitruro di gallio (GaN) di Analog Devices sono amplificatori di potenza da 15 W, a banda larga da 1 GHz a 22 GHz. Gli amplificatori ADI ADPA1112 sono caratterizzati da una potenza di uscita satura (POUT) di 42 dBm, efficienza di potenza aggiunta (PAE) del 25% e un guadagno di potenza di 14 dB tipico da 8 GHz a 16 GHz alla potenza di ingresso (PIN) di 28.0 dBm. L'ingresso RF e l'uscita RF sono abbinati internamente e accoppiati in corrente alternata. Una tensione di polarizzione del drain (VDD) di 28 V viene applicata ai pin VDD1 e VDD2, che hanno induttori di polarizzione integrati. La corrente di drain è impostata applicando una tensione negativa al pin VGG1. È integrato un rilevatore RF compensato per la temperatura, che consente il monitoraggio della potenza di uscita RF. Questi dispositivi elaborati con tecnologia GaN operano in una portata da -40 °C a +85 °C.
Caratteristiche
- intervallo di frequenza da 1 GHz a 22 GHz
- Ingresso e uscita accoppiati a 50 Ω
- guadagno di potenza tipico di 14 dB da 8 GHz a 16 GHz
- 42 dBm di potenza di uscita tipica da 8 GHz a 16 GHz
- 25% tipico di PAE da 8 GHz a 16 GHz
- 20,5 dB tipico di S21 da 8 GHz a 16 GHz
- 44 dBm tipico di OIP3 da 8 GHz a 16 GHz
- Rilevatore di potenza RF integrato
- 28 V VDD
- 600 mA IDQ
- Intervallo di temperatura di funzionamento da -40 °C a +85 °C
Applicazioni
- Elettronica militare
- Apparecchiature di prova e di misurazione
Configurazione pin
Schemi di interfaccia
Schema a blocchi di base

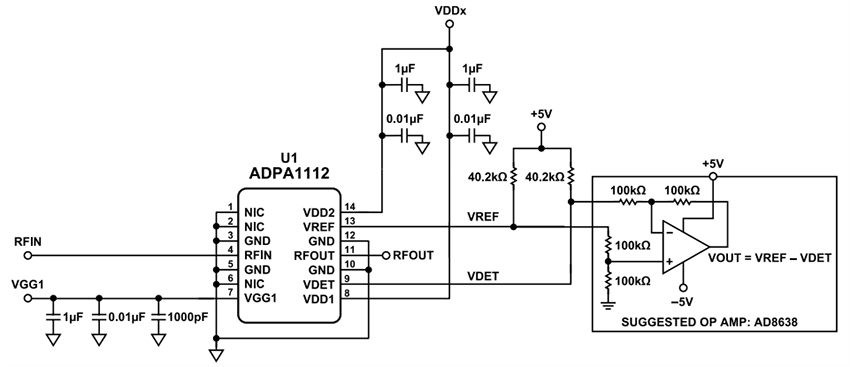

Circuito di applicazione tipico
Strumento di sviluppo
Analog Devices Inc. Scheda di valutazione ADPA1112-EVALZ
Progettata per valutare le prestazioni dell'amplificatore di potenza GaN a banda larga ADPA1112.
Pubblicato: 2025-09-30
| Aggiornato: 2025-10-13
