Analog Devices Inc. Kit di valutazione ADPA1105-EVALZ
Il kit di valutazione ADPA1105-EVALZ di Analog Devices Inc. facilita un'ampia valutazione dell'amplificatore di potenza GaN da 0,9 GHz a 1,6 GHz ADPA1105. L'ADPA1105-EVALZ è composto da una scheda per circuito stampato (PCB) a 2 strati, formata da uno strato di rame Rogers 4350B di 10 mil di spessore montato su un dissipatore di calore in alluminio. Il dissipatore di calore aiuta a fornire sollievo termico al dispositivo e supporto meccanico alla PCB.
Il kit di valutazione ADPA1105-EVALZ ADI viene fornito con una scheda a impulsi di drain (scheda a impulsi) che può essere collegata alle basette e configurata per controllare la polarizzazione dell'ADPA1105. Ciò avviene fornendo una tensione di gate negativa e un segnale di controllo che collega e scollega la tensione di drain al kit ADPA1105-EVALZ. L'ADPA1105-EVALZ può anche funzionare da solo in modalità gate a impulsi, in cui viene applicato un impulso negativo ai pin VGG1 e VGG2 dell'ADPA1105.
Caratteristiche
- Scheda di valutazione Rogers 4350B a 2 strati con dissipatore di calore
- Connettori RF jack SMA terminali
- Attraverso il percorso di calibrazione
- Capacità di impulsi drain o gate
Applicazioni
- Weather radar
- Marine radar
- Military radar
Contenuto del kit
- Scheda di valutazione ADPA1105-EVALZ
- Scheda generatore di impulsi con drain da 50 V
Apparecchiature necessarie
- Generatore di impulsi
- Oscilloscopio
- Alimentazione: 50 V, 2 A
- Alimentazione: -4 V
- Sonda di curva TCPA312A Tektronix
- Amplificatore sonda di curva TCPA300 Tektronix
- Generatore di segnale RF
- Accoppiatore direzionale
- Sensore potenza RF
- Misuratore potenza RF
- Attenuatore RF

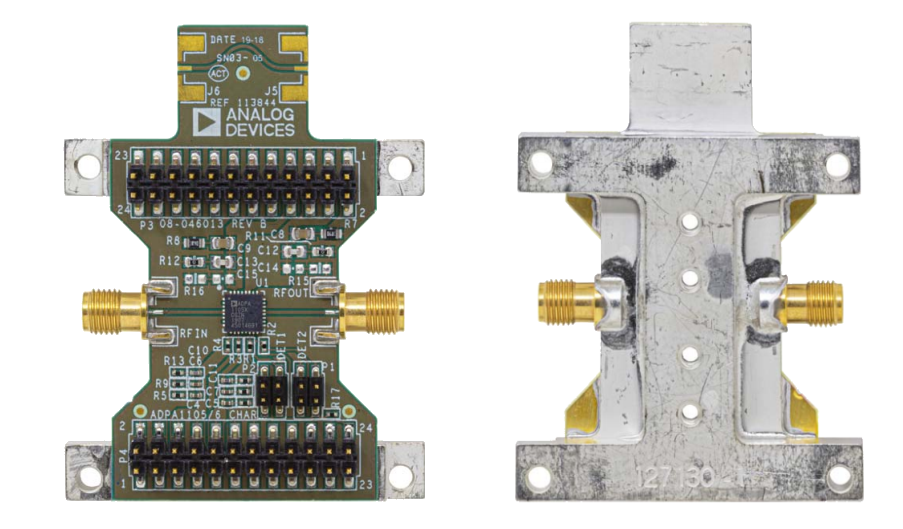

Layout anteriore e posteriore
Prodotti correlati
Analog Devices Inc. Amplificatori di potenza GaN da 0,9 GHz a 1,6 GHz ADPA1105
Forniscono 46 dBm con il 60% di efficienza energetica aggiuntiva (PAE) tipica su una larghezza di banda da 0,9 GHz a 1,4 GHz.
