Analog Devices Inc. Amplificatori di potenza GaN da 0,9 GHz a 1,6 GHz ADPA1105
Gli amplificatori di potenza GaN ADPA1105 di Analog Devices Inc. forniscono 46 dBm (40 W) con il 60% di efficienza energetica aggiuntiva (PAE) tipica su una larghezza di banda da 0,9 GHz a 1,4 GHz. Inoltre, l'ADPA1105 supporta una planarità di guadagno di ±0,5 dB su una larghezza di banda da 0,9 GHz a 1,4 GHz.
Caratteristiche
- Potenza di uscita tipica di 46 dBm con pIN = 19 dBm
- Guadagno per piccoli segnali: 34,5 dB tipico a 0,9 GHz a 1,4 GHz
- Guadagno di potenza con pIN = 19 dBm: 27 dB tipico
- Larghezza di banda: da 0,9 GHz a 1,6 GHz
- PAE con pIN = 19 dBm: 60% tipico a 0,9 GHz a 1,4 GHz
- VDD = 50 V a 400 mA su tensione di alimentazione del ciclo di lavoro del 10%
- Package LFSCP_CAV a 32 conduttori, 5 mm × 5 mm
Applicazioni
- Radar meteo
- Radar marittimi
- Radar militari

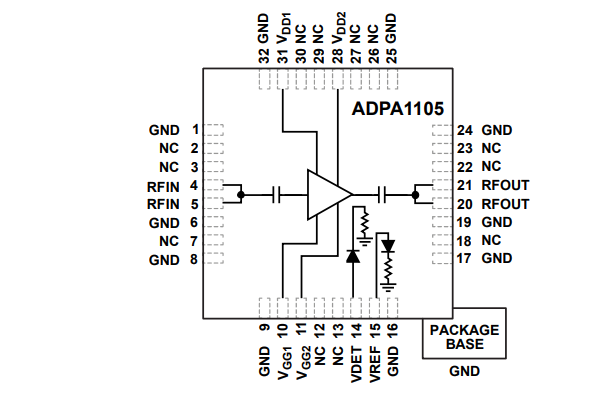

SCHEMA FUNZIONALE A BLOCCHI
Prodotti correlati
Analog Devices Inc. Kit di valutazione ADPA1105-EVALZ
Facilita un'ampia valutazione dell'amplificatore di potenza GaN da 0,9 GHz a 1,6 GHz ADPA1105.
