Analog Devices Inc. Mixer I/Q a banda larga ADMV1555
Il mixer I/Q a banda larga ADMV1555 di Analog Devices implementa la tecnologia a montaggio superficiale (SMT) in un package LGA (Land Grid Array). Il mixer compatto ADMV1555 in fase/quadratura (I/Q) può essere utilizzato sia come mixer a reiezione di immagine che come convertitore di frequenza a banda laterale singola.
L'ADMV1555 impiega due celle mixer doppie bilanciate standard e un ibrido a 90° fabbricato con un processo a circuito integrato monolitico a microonde (MMIC) in arseniuro di gallio (GaAs). Il dispositivo non richiede componenti esterni o circuiti di adattamento.
L'ADI ADMV1555 è un'alternativa molto più piccola a un mixer di reiezione dell'immagine di tipo ibrido e a un gruppo convertitore di frequenza a banda laterale singola. L'ADMV1555, conforme alla direttiva RoHS, elimina la necessità di saldature a filo, consentendo l'utilizzo di tecniche di produzione a montaggio superficiale.
L'ADMV1555 è alloggiato in un package LGA compatto da 20 terminali, 5 mm x 5 mm, e funziona da -40 °C a +85 °C.
Caratteristiche
- 8 dB perdita di conversione tipica
- IP3 di ingresso tipico 23 dBm
- P1dB di ingresso tipico 15 dBm
- Reiezione d'immagine tipica 25 dBc
- isolamento tipico 45 dB da LO a RF
- Isolamento LO-IF tipico 40 dB
- Isolamento RF-IF tipico di 45 dB
- CC fino a 20 GHz frequenza del terminale IF
- Passivo, non richiede polarizzione CC
- Package LGA da 20 terminali, conforme a RoHS, 5 mm x 5 mm
Applicazioni
- Radio a microonde e terminali VSAT (Very Small Aperture Terminal)
- Apparecchiature di prova
- Guerra elettronica militare (EW)
- Contromisure elettroniche (ECM)
- Comando, controllo, comunicazioni e intelligence (C3I)

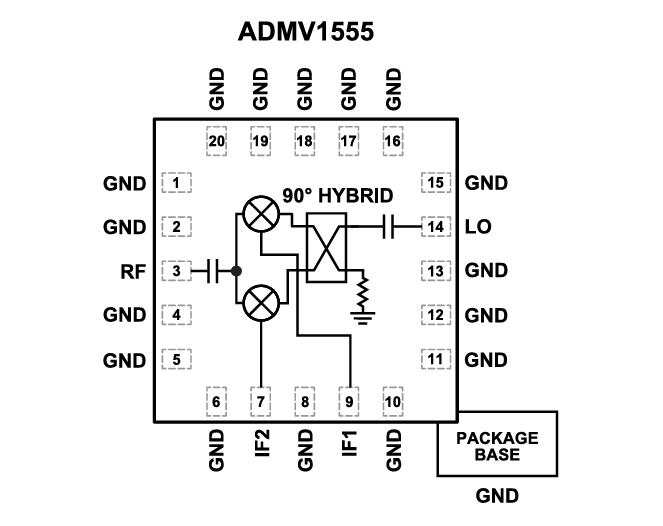

Diagramma a blocchi
SCHEMI DI INTERFACCIA
