Analog Devices Inc. Mixer bilanciato doppio ADMV1550
Il doppio mixer bilanciato ADMV1550 di Analog Devices è offerto in un package SMT senza conduttori, conforme alla direttiva RoHS, che facilita il funzionamento come convertitore di frequenza verso l'alto o verso il basso tra 15 GHz e 65 GHz.. Il mixer bilanciato doppio ADMV1550 per uso generale offre un'ampia banda larga da CC a 20 GHz sulla porta della frequenza intermedia (IF), consentendo una pianificazione della frequenza flessibile per evitare prodotti di imitazione.
Il mixer ADMV1550 di Analog Devices è prodotto utilizzando un metodo di circuito integrato monolitico a microonde (MMIC) in arseniuro di gallio (GaAs) e non necessita di componenti esterni o circuiti di adattamento. Grazie alle strutture balun ottimizzate, l'ADMV1550 offre un'eccellente soppressione dell'oscillatore locale (LO) verso RF e LO verso IF. Il mixer funziona con un'ampiezza LO tipica di 15 dBm. L'ADMV1550 conforme alla direttiva RoHS elimina la necessità del collegamento del cavo consentendo l'uso di tecniche di produzione a montaggio superficiale.
Il dispositivo ADMV1550 è contenuto in un package compatto a matrice 4 mm x 4 mm, 18 terminali, rete di contatto (LGA) e funziona in un intervallo di temperatura da -40 °C a +85 °C.
Caratteristiche
- 8 dB tipici ad una perdita di conversione da 15 GHz a 50 GHz
- IP3 di ingresso tipico di 20 dBm da 15 GHz a 50 GHz (downconverter)
- IP2 di ingresso tipico di 40 dBm da 15 GHz a 50 GHz (downconverter)
- P1dB di ingresso tipico di 11 dBm (upconverter)
- 35 dB tipici isolamento LO-RF
- Isolamento tipico LO-IF di 35 dB
- 45 dB tipici all'isolamento RF-IF da 15 GHz a 50 GHz
- Package LGA di 4 mm x 4 mm, 18 terminali, conforme a RoHS
Applicazioni
- Radio a microonde e terminali VSAT (Very Small Aperture Terminal)
- Apparecchiature di prova
- Guerra elettronica militare (EW)
- Contromisure elettroniche (ECM)
- Comando, controllo, comunicazioni e intelligence
Diagramma a blocchi

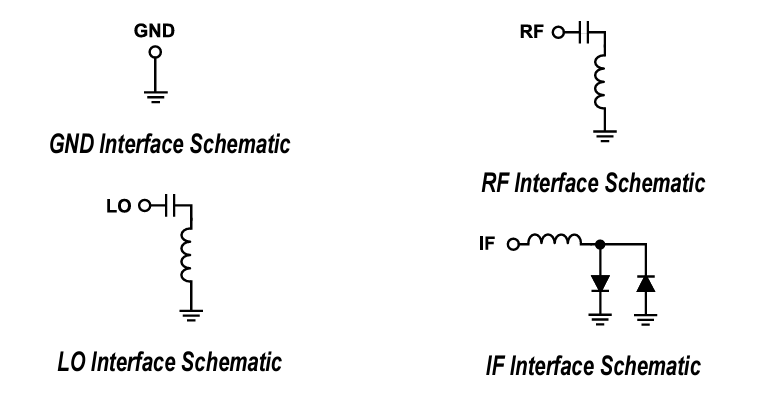

SCHEMI DI INTERFACCIA
